Aufgabe Vorschlag A - 2 - Sensorschaltung PT1000 · Abitur Hessen Mechatronik LK 2021

Thema: Sensorschaltungen, Messbrücken und Grundschaltungen · Aus der Prüfung LK (2021)

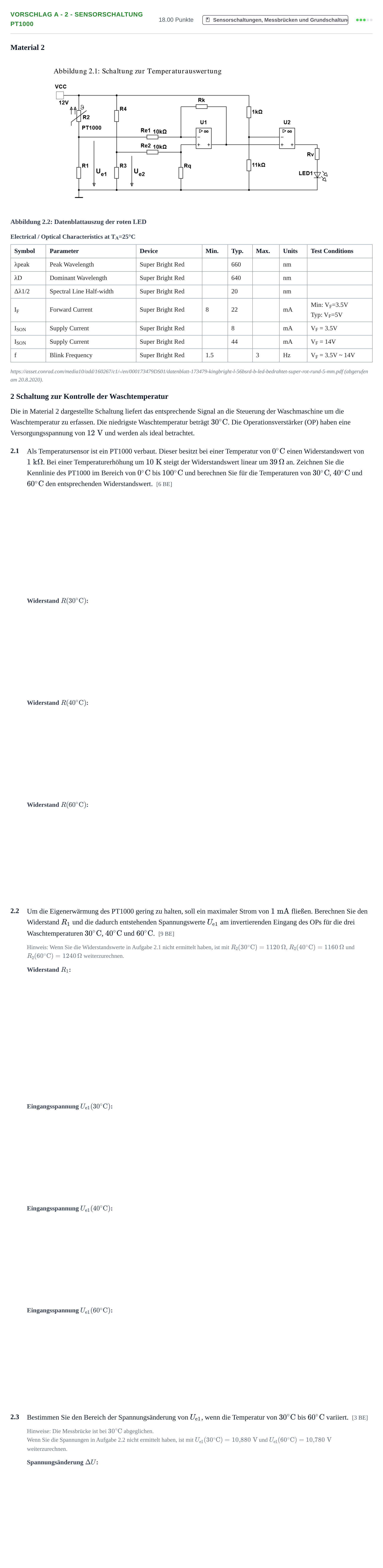

Aufgabenstellung

Material 2

Abbildung 2.2: Datenblattauszug der roten LED

Electrical / Optical Characteristics at T A =25°C Symbol · Parameter · Device · Min. · Typ. · Max. · Units · Test Conditions

λpeak · Peak Wavelength · Super Bright Red · · 660 · · nm

λD · Dominant Wavelength · Super Bright Red · · 640 · · nm

Δλ1/2 · Spectral Line Half-width · Super Bright Red · · 20 · · nm

I F · Forward Current · Super Bright Red · 8 · 22 · · mA · Min: V F =3.5V

Typ: V F =5V

I SON · Supply Current · Super Bright Red · · 8 · · mA · V F = 3.5V

I SON · Supply Current · Super Bright Red · · 44 · · mA · V F = 14V

f · Blink Frequency · Super Bright Red · 1.5 · · 3 · Hz · V F = 3.5V ~ 14V

https://asset.conrad.com/media10/add/160267/c1/-/en/000173479DS01/datenblatt-173479-kingbright-l-56bsrd-b-led-bedrahtet-super-rot-rund-5-mm.pdf (abgerufen am 20.8.2020).

2 Schaltung zur Kontrolle der Waschtemperatur

Die in Material 2 dargestellte Schaltung liefert das entsprechende Signal an die Steuerung der Waschmaschine um die Waschtemperatur zu erfassen. Die niedrigste Waschtemperatur beträgt 30∘C30^\circ\text{C}. Die Operationsverstärker (OP) haben eine Versorgungsspannung von 12 V12\text{ V} und werden als ideal betrachtet.

2.1

Als Temperatursensor ist ein PT1000 verbaut. Dieser besitzt bei einer Temperatur von 0∘C0^\circ\text{C} einen Widerstandswert von 1 kΩ1\text{ k}\Omega. Bei einer Temperaturerhöhung um 10 K10\text{ K} steigt der Widerstandswert linear um 39 Ω39\,\Omega an. Zeichnen Sie die Kennlinie des PT1000 im Bereich von 0∘C0^\circ\text{C} bis 100∘C100^\circ\text{C} und berechnen Sie für die Temperaturen von 30∘C30^\circ\text{C}, 40∘C40^\circ\text{C} und 60∘C60^\circ\text{C} den entsprechenden Widerstandswert. [6 BE]

2.2

Um die Eigenerwärmung des PT1000 gering zu halten, soll ein maximaler Strom von 1 mA1\text{ mA} fließen. Berechnen Sie den Widerstand R1R_1 und die dadurch entstehenden Spannungswerte Ue1U_{\text{e}1} am invertierenden Eingang des OPs für die drei Waschtemperaturen 30∘C30^\circ\text{C}, 40∘C40^\circ\text{C} und 60∘C60^\circ\text{C}. [9 BE]

Hinweis: Wenn Sie die Widerstandswerte in Aufgabe 2.1 nicht ermittelt haben, ist mit R2(30∘C)=1120 ΩR_2(30^\circ\text{C}) = 1120\,\Omega, R2(40∘C)=1160 ΩR_2(40^\circ\text{C}) = 1160\,\Omega und R2(60∘C)=1240 ΩR_2(60^\circ\text{C}) = 1240\,\Omega weiterzurechnen.

2.3

Bestimmen Sie den Bereich der Spannungsänderung von Ue1U_{\text{e}1}, wenn die Temperatur von 30∘C30^\circ\text{C} bis 60∘C60^\circ\text{C} variiert. [3 BE]

Hinweise: Die Messbrücke ist bei 30∘C30^\circ\text{C} abgeglichen.

Wenn Sie die Spannungen in Aufgabe 2.2 nicht ermittelt haben, ist mit Ue1(30∘C)=10,880 VU_{\text{e}1}(30^\circ\text{C}) = 10{,}880\text{ V} und Ue1(60∘C)=10,780 VU_{\text{e}1}(60^\circ\text{C}) = 10{,}780\text{ V} weiterzurechnen.

Aufgabenstellung: Aufgabe Vorschlag A - 2 - Sensorschaltung PT1000 · Abitur Hessen Mechatronik LK 2021

Lösung

Nach den offiziellen Korrekturhinweisen

2.1. Zeichnen Sie die Kennlinie des PT1000 im Bereich von 0 °C bis 100 °C

Lösung: Lineare Kennlinie von (0∘C,1000 Ω)(0^\circ\text{C}, 1000\,\Omega) bis (100∘C,1390 Ω)(100^\circ\text{C}, 1390\,\Omega)

2.1. Widerstandswert für 30 °C berechnen

Lösung: 1117 Ω1117\,\Omega / 1,117 kΩ1{,}117\text{ k}\Omega

2.1. Widerstandswert für 40 °C berechnen

Lösung: 1156 Ω1156\,\Omega / 1,156 kΩ1{,}156\text{ k}\Omega

2.1. Widerstandswert für 60 °C berechnen

Lösung: 1234 Ω1234\,\Omega / 1,234 kΩ1{,}234\text{ k}\Omega

2.2. Widerstand R1 berechnen

Lösung: 10,883 kΩ10{,}883\text{ k}\Omega / 10883 Ω10883\,\Omega

2.2. Spannungswert Ue1 bei 30 °C berechnen

Lösung: 10,883 V10{,}883\text{ V} / 10883 mV10883\text{ mV}

2.2. Spannungswert Ue1 bei 40 °C berechnen

Lösung: 10,847 V10{,}847\text{ V} / 10847 mV10847\text{ mV}

2.2. Spannungswert Ue1 bei 60 °C berechnen

Lösung: 10,778 V10{,}778\text{ V} / 10778 mV10778\text{ mV}

2.3. Bereich der Spannungsänderung von Ue1 bestimmen

Lösung: 105 mV105\text{ mV} / 0,105 V0{,}105\text{ V}
