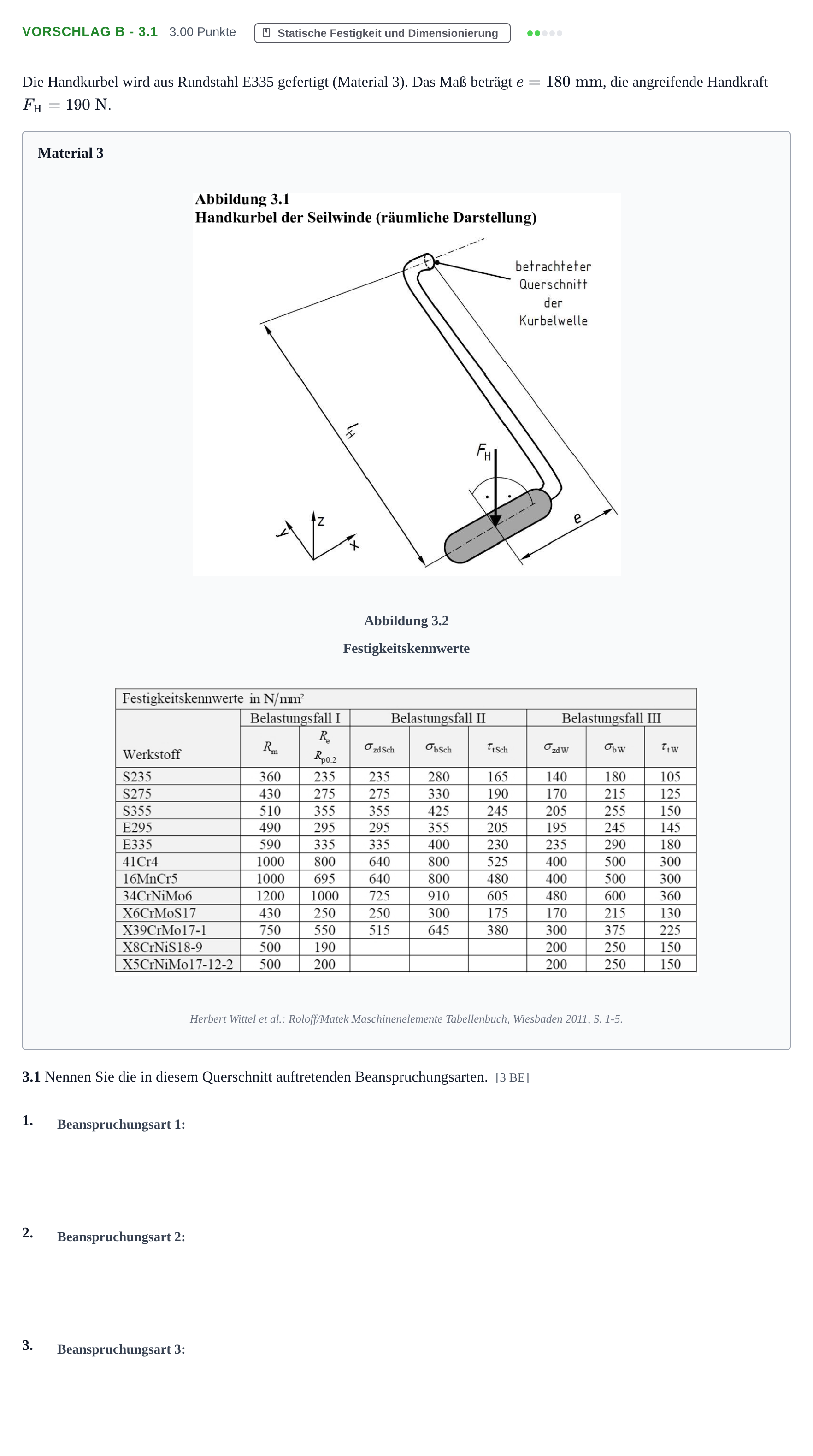

Aufgabe Vorschlag B - 3.1 · Abitur Hessen Maschinenbautechnik LK 2021

Die Handkurbel wird aus Rundstahl E335 gefertigt (Material 3). Das Maß beträgt $e = 180\text{ mm}$, die angreifende Handkraft $F_\text{H} = 190\text{ N}$.

Material 3

Abbildung 3.2

Festigkeitskennwerte

Herbert Wittel et al.: Roloff/Matek Maschinenelemente Tabellenbuch, Wiesbaden 2011, S. 1-5.

3.1 Nennen Sie die in diesem Querschnitt auftretenden Beanspruchungsarten. [3 BE]

1.

2.

3.
