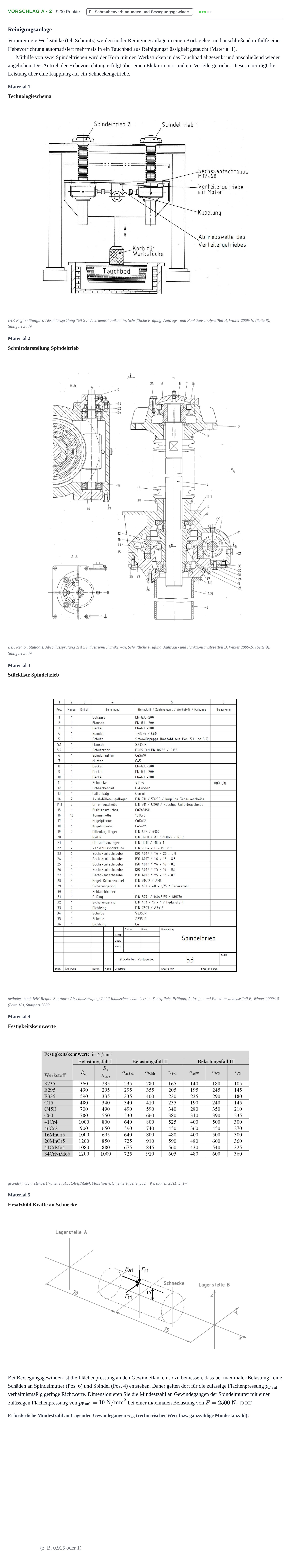

Aufgabe Vorschlag A - 2 · Abitur Hessen Maschinenbautechnik LK 2022

Reinigungsanlage

Verunreinigte Werkstücke (Öl, Schmutz) werden in der Reinigungsanlage in einen Korb gelegt und anschließend mithilfe einer Hebevorrichtung automatisiert mehrmals in ein Tauchbad aus Reinigungsflüssigkeit getaucht (Material 1).

Mithilfe von zwei Spindeltrieben wird der Korb mit den Werkstücken in das Tauchbad abgesenkt und anschließend wieder angehoben. Der Antrieb der Hebevorrichtung erfolgt über einen Elektromotor und ein Verteilergetriebe. Dieses überträgt die Leistung über eine Kupplung auf ein Schneckengetriebe.

Material 1

Technologieschema

IHK Region Stuttgart: Abschlussprüfung Teil 2 Industriemechaniker/-in, Schriftliche Prüfung, Auftrags- und Funktionsanalyse Teil B, Winter 2009/10 (Seite 8), Stuttgart 2009.

Material 2

Schnittdarstellung Spindeltrieb

IHK Region Stuttgart: Abschlussprüfung Teil 2 Industriemechaniker/-in, Schriftliche Prüfung, Auftrags- und Funktionsanalyse Teil B, Winter 2009/10 (Seite 9), Stuttgart 2009.

Material 3

Stückliste Spindeltrieb

geändert nach IHK Region Stuttgart: Abschlussprüfung Teil 2 Industriemechaniker/-in, Schriftliche Prüfung, Auftrags- und Funktionsanalyse Teil B, Winter 2009/10 (Seite 10), Stuttgart 2009.

Material 4

Festigkeitskennwerte

geändert nach: Herbert Wittel et al.: Roloff/Matek Maschinenelemente Tabellenbuch, Wiesbaden 2011, S. 1–4.

Material 5

Ersatzbild Kräfte an Schnecke

Bei Bewegungsgewinden ist die Flächenpressung an den Gewindeflanken so zu bemessen, dass bei maximaler Belastung keine Schäden an Spindelmutter (Pos. 6) und Spindel (Pos. 4) entstehen. Daher gelten dort für die zulässige Flächenpressung $p_{\text{F}\,\text{zul}}$ verhältnismäßig geringe Richtwerte. Dimensionieren Sie die Mindestzahl an Gewindegängen der Spindelmutter mit einer zulässigen Flächenpressung von $p_{\text{F}\,\text{zul}} = 10\text{ N/mm}^2$ bei einer maximalen Belastung von $F = 2500\text{ N}$.

[9 BE]

(z. B. 0,915 oder 1)
