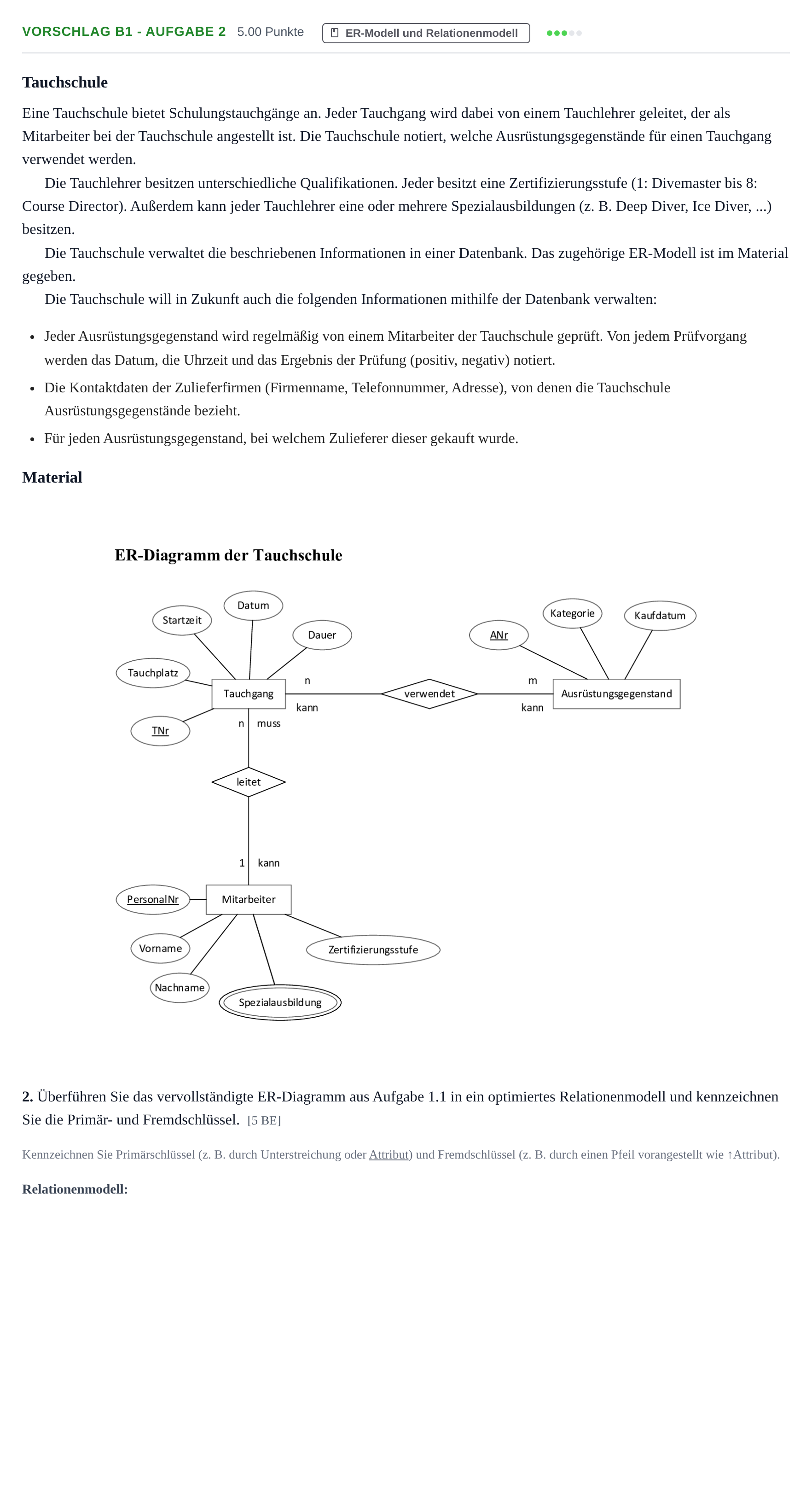

Aufgabe Vorschlag B1 - Aufgabe 2 · Abitur Hessen Informatik GK 2021

Tauchschule

Eine Tauchschule bietet Schulungstauchgänge an. Jeder Tauchgang wird dabei von einem Tauchlehrer geleitet, der als Mitarbeiter bei der Tauchschule angestellt ist. Die Tauchschule notiert, welche Ausrüstungsgegenstände für einen Tauchgang verwendet werden.

Die Tauchlehrer besitzen unterschiedliche Qualifikationen. Jeder besitzt eine Zertifizierungsstufe (1: Divemaster bis 8: Course Director). Außerdem kann jeder Tauchlehrer eine oder mehrere Spezialausbildungen (z. B. Deep Diver, Ice Diver,...) besitzen.

Die Tauchschule verwaltet die beschriebenen Informationen in einer Datenbank. Das zugehörige ER-Modell ist im Material gegeben.

Die Tauchschule will in Zukunft auch die folgenden Informationen mithilfe der Datenbank verwalten:

Jeder Ausrüstungsgegenstand wird regelmäßig von einem Mitarbeiter der Tauchschule geprüft. Von jedem Prüfvorgang werden das Datum, die Uhrzeit und das Ergebnis der Prüfung (positiv, negativ) notiert.

Die Kontaktdaten der Zulieferfirmen (Firmenname, Telefonnummer, Adresse), von denen die Tauchschule Ausrüstungsgegenstände bezieht.

Für jeden Ausrüstungsgegenstand, bei welchem Zulieferer dieser gekauft wurde.

Material

2. Überführen Sie das vervollständigte ER-Diagramm aus Aufgabe 1.1 in ein optimiertes Relationenmodell und kennzeichnen Sie die Primär- und Fremdschlüssel.

[5 BE]

Kennzeichnen Sie Primärschlüssel (z. B. durch Unterstreichung oder Attribut) und Fremdschlüssel (z. B. durch einen Pfeil vorangestellt wie ↑Attribut).
