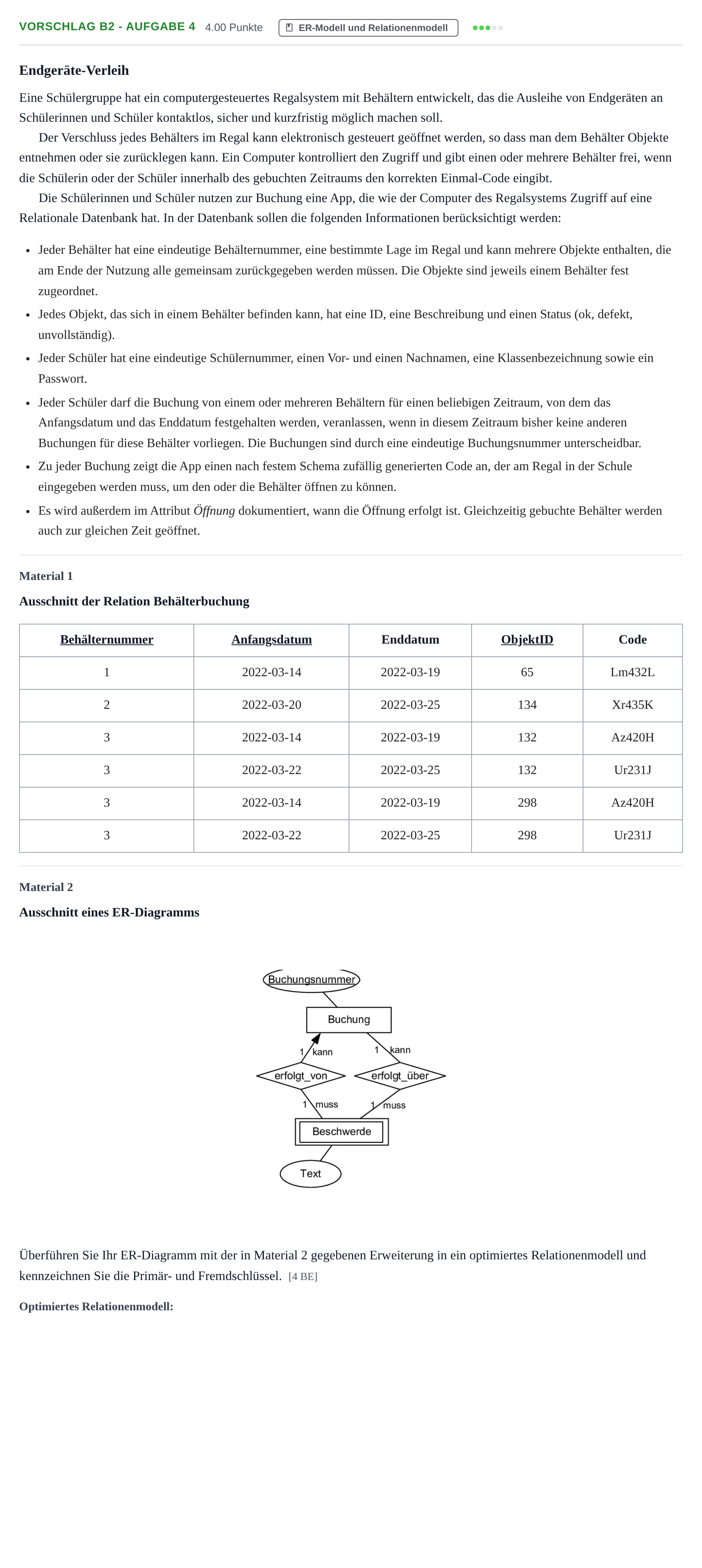

Aufgabe Vorschlag B2 - Aufgabe 4 · Abitur Hessen Informatik LK 2022

Endgeräte-Verleih

Eine Schülergruppe hat ein computergesteuertes Regalsystem mit Behältern entwickelt, das die Ausleihe von Endgeräten an Schülerinnen und Schüler kontaktlos, sicher und kurzfristig möglich machen soll.

Der Verschluss jedes Behälters im Regal kann elektronisch gesteuert geöffnet werden, so dass man dem Behälter Objekte entnehmen oder sie zurücklegen kann. Ein Computer kontrolliert den Zugriff und gibt einen oder mehrere Behälter frei, wenn die Schülerin oder der Schüler innerhalb des gebuchten Zeitraums den korrekten Einmal-Code eingibt.

Die Schülerinnen und Schüler nutzen zur Buchung eine App, die wie der Computer des Regalsystems Zugriff auf eine Relationale Datenbank hat. In der Datenbank sollen die folgenden Informationen berücksichtigt werden:

Jeder Behälter hat eine eindeutige Behälternummer, eine bestimmte Lage im Regal und kann mehrere Objekte enthalten, die am Ende der Nutzung alle gemeinsam zurückgegeben werden müssen. Die Objekte sind jeweils einem Behälter fest zugeordnet.

Jedes Objekt, das sich in einem Behälter befinden kann, hat eine ID, eine Beschreibung und einen Status (ok, defekt, unvollständig).

Jeder Schüler hat eine eindeutige Schülernummer, einen Vor- und einen Nachnamen, eine Klassenbezeichnung sowie ein Passwort.

Jeder Schüler darf die Buchung von einem oder mehreren Behältern für einen beliebigen Zeitraum, von dem das Anfangsdatum und das Enddatum festgehalten werden, veranlassen, wenn in diesem Zeitraum bisher keine anderen Buchungen für diese Behälter vorliegen. Die Buchungen sind durch eine eindeutige Buchungsnummer unterscheidbar.

Zu jeder Buchung zeigt die App einen nach festem Schema zufällig generierten Code an, der am Regal in der Schule eingegeben werden muss, um den oder die Behälter öffnen zu können.

Es wird außerdem im Attribut Öffnung dokumentiert, wann die Öffnung erfolgt ist. Gleichzeitig gebuchte Behälter werden auch zur gleichen Zeit geöffnet.

Material 1

Ausschnitt der Relation Behälterbuchung

Behälternummer

Anfangsdatum

Enddatum

ObjektID

Code

1

2022-03-14

2022-03-19

65

Lm432L

2

2022-03-20

2022-03-25

134

Xr435K

3

2022-03-14

2022-03-19

132

Az420H

3

2022-03-22

2022-03-25

132

Ur231J

3

2022-03-14

2022-03-19

298

Az420H

3

2022-03-22

2022-03-25

298

Ur231J

Material 2

Ausschnitt eines ER-Diagramms

Überführen Sie Ihr ER-Diagramm mit der in Material 2 gegebenen Erweiterung in ein optimiertes Relationenmodell und kennzeichnen Sie die Primär- und Fremdschlüssel. [4 BE]
