Aufgabe Vorschlag B2 - Aufgabe 8 · Abitur Hessen Informatik GK 2021

Thema: ER-Modell und Relationenmodell · Aus der Prüfung GK (2021)

Aufgabenstellung

Rollrasen

Rollrasen – auch bekannt als Fertigrasen – wird auf großen Anbauflächen gesät und großgezogen, bevor er für den Verkauf geschält und zu Rollen aufgewickelt wird. Das Verlegen kann von Fachfirmen, aber ebenso von Privatpersonen einfach und schnell erfolgen.

Die Firma Rollrasen Sprieß bietet drei verschiedene Rollrasen an:

Sportrasen, der besonders strapazierfähig ist (1,99 €/m²)

Premiumrasen mit besonders dichtem und kräftigem Wuchs (2,45 €/m²)

Schattenrasen, der auch auf dauerhaft im Schatten liegenden Flächen gut wächst (3,45 €/m²)

Bislang beliefert Rollrasen Sprieß nur Firmenkunden, die wiederum den Rollrasen für ihre eigenen Kunden bestellen und ihn in deren Auftrag verlegen. Jeder Firmenkunde hat einen eindeutigen Firmennamen, eine Adresse und einen Ansprechpartner (Anrede, Vorname, Nachname, Telefon).

Die Firmenkunden bestellen Rollrasen in den gewünschten Mengen an eine Lieferadresse ihres Kunden zu einem bestimmten Wunschtermin. Jeder Firmenkunde ist einer bestimmten Rabattstufe zugeordnet und erhält entsprechenden Nachlass bei Bestellungen.

Rollrasen Sprieß verwaltet alle Daten rund um das Geschäft mithilfe einer Datenbank. Das unvollständige ER-Diagramm dieser Datenbank ist im Material gegeben.

Material: Unvollständiges ER-Diagramm

Rollrasen Sprieß möchte das Geschäft auch für Privatkunden öffnen. Dabei sollen die folgenden Aspekte berücksichtigt werden:

Von Privatkunden werden Anrede, Vorname, Nachname, Telefonnummer und Adresse gespeichert.

Privatkunden müssen grundsätzlich per Bankeinzug bezahlen. Dazu wird für jeden Privatkunden eine Bankverbindung (BIC und IBAN) in der Datenbank gespeichert.

Privatkunden werden keiner Rabattstufe zugeordnet.

Privatkunden können ebenso wie Firmenkunden verschiedene Lieferadressen haben.

Um die Privatkunden in der gleichen Datenbank wie die Firmenkunden verwalten zu können, muss die bisherige Datenbank angepasst werden. Dazu wird eine neue Relation Kunde eingeführt:

Kunde ( Kundennr, Kundenart, Anrede, Vorname, Nachname, Telefon, StraßenNr, PLZ, Ort)

Im Attribut Kundenart wird gespeichert, ob es sich um einen Firmenkunden oder einen Privatkunden handelt. Außerdem wird eine neue Relation Privatkunde eingeführt.

8.1

Geben Sie die Relation Privatkunde mit Kennzeichnung der Primär- und Fremdschlüssel an. [2 BE]

8.2

Beschreiben Sie alle Veränderungen, die an anderen Relationen vorgenommen werden müssen. [3 BE]

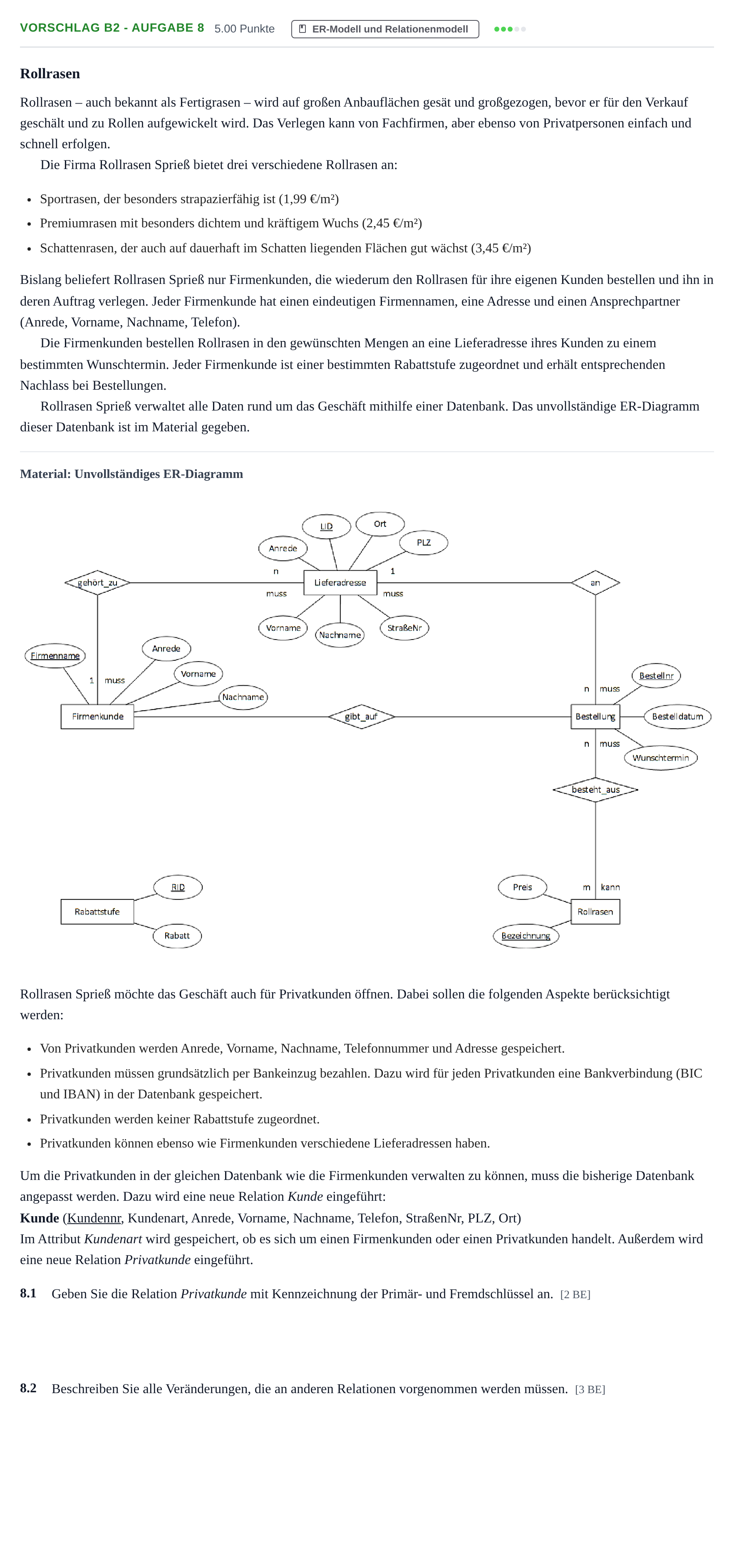

Aufgabenstellung: Aufgabe Vorschlag B2 - Aufgabe 8 · Abitur Hessen Informatik GK 2021

Lösung

Nach den offiziellen Korrekturhinweisen

8.1 Geben Sie die Relation Privatkunde mit Kennzeichnung der Primär- und Fremdschlüssel an.

Lösung: Privatkunde (↑Kundennr, BIC, IBAN)

8.2 Beschreiben Sie alle Veränderungen, die an anderen Relationen vorgenommen werden müssen.

Lösung: In den Relationen Lieferadresse und Bestellung muss das Attribut Firmenname durch das Attribut Kundennr ersetzt werden. Die Relation Firmenkunde erhält als zusätzliches Attribut Kundennr, welches sowohl Primär- als auch Fremdschlüssel in dieser Relation ist. Die Informationen über die Kontaktperson und die Adresse werden aus der Relation Firmenkunde entfernt.

Die ausführliche Erklärung Schritt für Schritt (mit KI) gibt es mit Premium. Premium

Löse sie direkt hier: automatische Korrektur, Hinweise und Lösung Schritt für Schritt.
