Aufgabe Vorschlag B1 - Aufgabe 1 · Abitur Hessen Informatik GK 2021

Thema: ER-Modell und Relationenmodell · Aus der Prüfung GK (2021)

Aufgabenstellung

Tauchschule

Eine Tauchschule bietet Schulungstauchgänge an. Jeder Tauchgang wird dabei von einem Tauchlehrer geleitet, der als Mitarbeiter bei der Tauchschule angestellt ist. Die Tauchschule notiert, welche Ausrüstungsgegenstände für einen Tauchgang verwendet werden.

Die Tauchlehrer besitzen unterschiedliche Qualifikationen. Jeder besitzt eine Zertifizierungsstufe (1: Divemaster bis 8: Course Director). Außerdem kann jeder Tauchlehrer eine oder mehrere Spezialausbildungen (z. B. Deep Diver, Ice Diver,...) besitzen.

Die Tauchschule verwaltet die beschriebenen Informationen in einer Datenbank. Das zugehörige ER-Modell ist im Material gegeben.

Die Tauchschule will in Zukunft auch die folgenden Informationen mithilfe der Datenbank verwalten:

Jeder Ausrüstungsgegenstand wird regelmäßig von einem Mitarbeiter der Tauchschule geprüft. Von jedem Prüfvorgang werden das Datum, die Uhrzeit und das Ergebnis der Prüfung (positiv, negativ) notiert.

Die Kontaktdaten der Zulieferfirmen (Firmenname, Telefonnummer, Adresse), von denen die Tauchschule Ausrüstungsgegenstände bezieht.

Für jeden Ausrüstungsgegenstand, bei welchem Zulieferer dieser gekauft wurde.

Material

Aufgaben

1.1

Modellieren Sie entsprechend den Vorgaben eine Erweiterung des ER-Diagramms im Material mit Angabe der Kardinalitäten und Optionalitäten.

[5 BE]

1.2

Erläutern Sie anhand von Zulieferfirma die Begriffe Entitätstyp und Entität.

[2 BE]

1.3

Diskutieren Sie, inwiefern sich die Attribute Tauchplatz, Datum und Startzeit an Stelle von TNr als zusammengesetzter Primärschlüssel für Tauchgang eignen.

[2 BE]

1.4

Erläutern Sie die unterschiedliche Modellierung der Attribute Zertifizierungsstufe und Spezialausbildung.

[2 BE]

1.5

Erläutern Sie den Beziehungstyp leitet.

[2 BE]

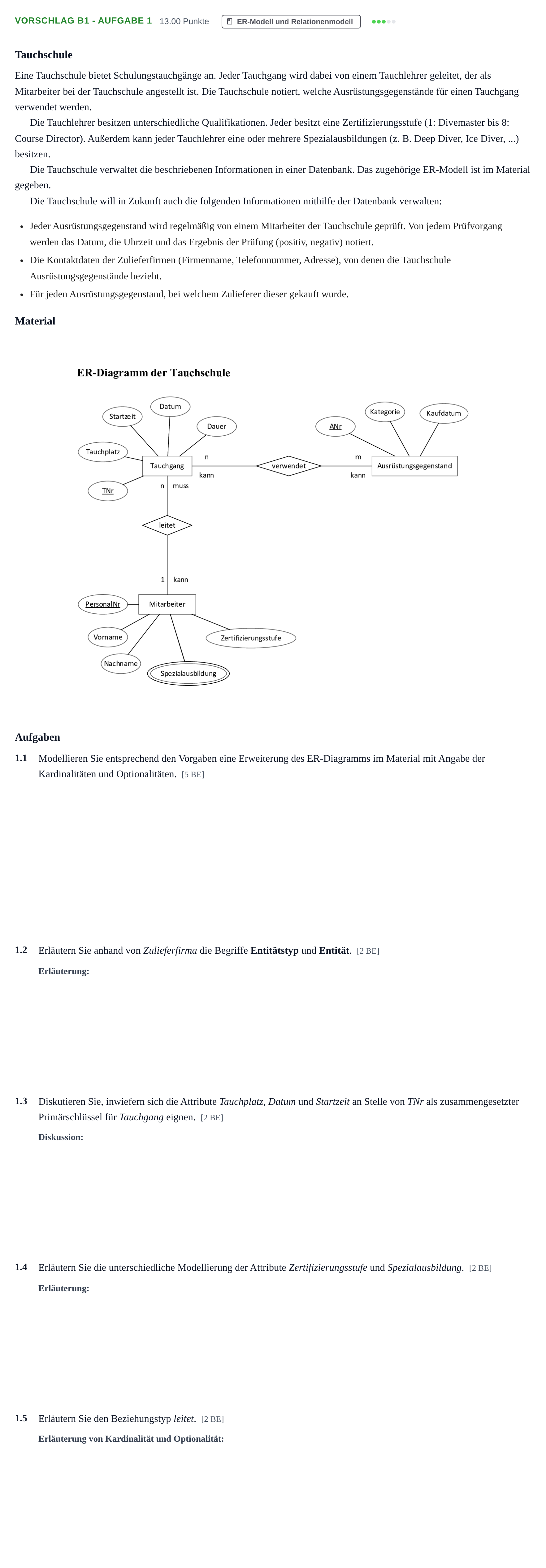

Aufgabenstellung: Aufgabe Vorschlag B1 - Aufgabe 1 · Abitur Hessen Informatik GK 2021

Lösung

Nach den offiziellen Korrekturhinweisen

1.1 Modellieren Sie entsprechend den Vorgaben eine Erweiterung des ER-Diagramms im Material mit Angabe der Kardinalitäten und Optionalitäten.

Lösung:

1.2 Erläutern Sie anhand von Zulieferfirma die Begriffe Entitätstyp und Entität.

Lösung: Ein Entitätstyp wie Zulieferfirma stellt eine Klasse von Entitäten (Objekten) dar, über welche die gleichen Informationen gespeichert werden sollen. Die Eigenschaften eines Entitätstyps werden durch Attribute beschrieben (z. B. FirmenNr, Name, StraßeNr, PLZ, Ort und Telefon). Eine Entität ist ein konkretes Objekt eines Entitätstyps mit konkreten Attributwerten (z. B. die Firma Divers Paradise in der Schnorchelstraße 1 mit der FirmenNr 2020 in 12345 Tauchstadt mit der Telefonnummer 012 345 678).

1.3 Diskutieren Sie, inwiefern sich die Attribute Tauchplatz, Datum und Startzeit an Stelle von TNr als zusammengesetzter Primärschlüssel für Tauchgang eignen.

Lösung: Ein Primärschlüssel muss die eindeutige Identifikation eines Datensatzes in einer Relation erlauben. Soll an Stelle einer eindeutigen Nummer eine Kombination der Attribute Tauchplatz, Datum und Startzeit als Primärschlüssel verwendet werden, so ist dies möglich, wenn an einem Tauchplatz zu einem bestimmten Datum und einer bestimmten Uhrzeit keine zwei Tauchgänge der Tauchschule beginnen können.

1.4 Erläutern Sie die unterschiedliche Modellierung der Attribute Zertifizierungsstufe und Spezialausbildung.

Lösung: Zertifizierungsstufe ist ein einwertiges Attribut (genau ein Wert pro Mitarbeiter, z. B. Divemaster). Spezialausbildung ist ein mehrwertiges Attribut (doppelt umrandet), da ein Mitarbeiter mehrere Spezialausbildungen gleichzeitig besitzen kann (z. B. Ice Diver und Deep Diver).

1.5 Erläutern Sie den Beziehungstyp leitet.

Lösung: Kardinalität 1:n: Ein Mitarbeiter kann mehrere Tauchgänge leiten, ein Tauchgang wird aber von genau einem Mitarbeiter geleitet. Optionalität kann:muss: Jeder Tauchgang muss von einem Mitarbeiter geleitet werden, aber ein Mitarbeiter kann, muss aber nicht zwingend Tauchgänge leiten (z. B. nur Wartung).

Die ausführliche Erklärung Schritt für Schritt (mit KI) gibt es mit Premium. Premium

Löse sie direkt hier: automatische Korrektur, Hinweise und Lösung Schritt für Schritt.
