Exercici 1

Indiqueu la resposta correcta de cada qüestió. Responeu en la taula de la pàgina 3. En el cas que no indiqueu les respostes a la taula, les qüestions es consideraran no contestades. [2,5 punts]

[En cada qüestió només es pot triar UNA resposta. Qüestió ben contestada: 0,5 punts; qüestió mal contestada: –0,16 punts; qüestió no contestada: 0 punts.]

Qüestió 3

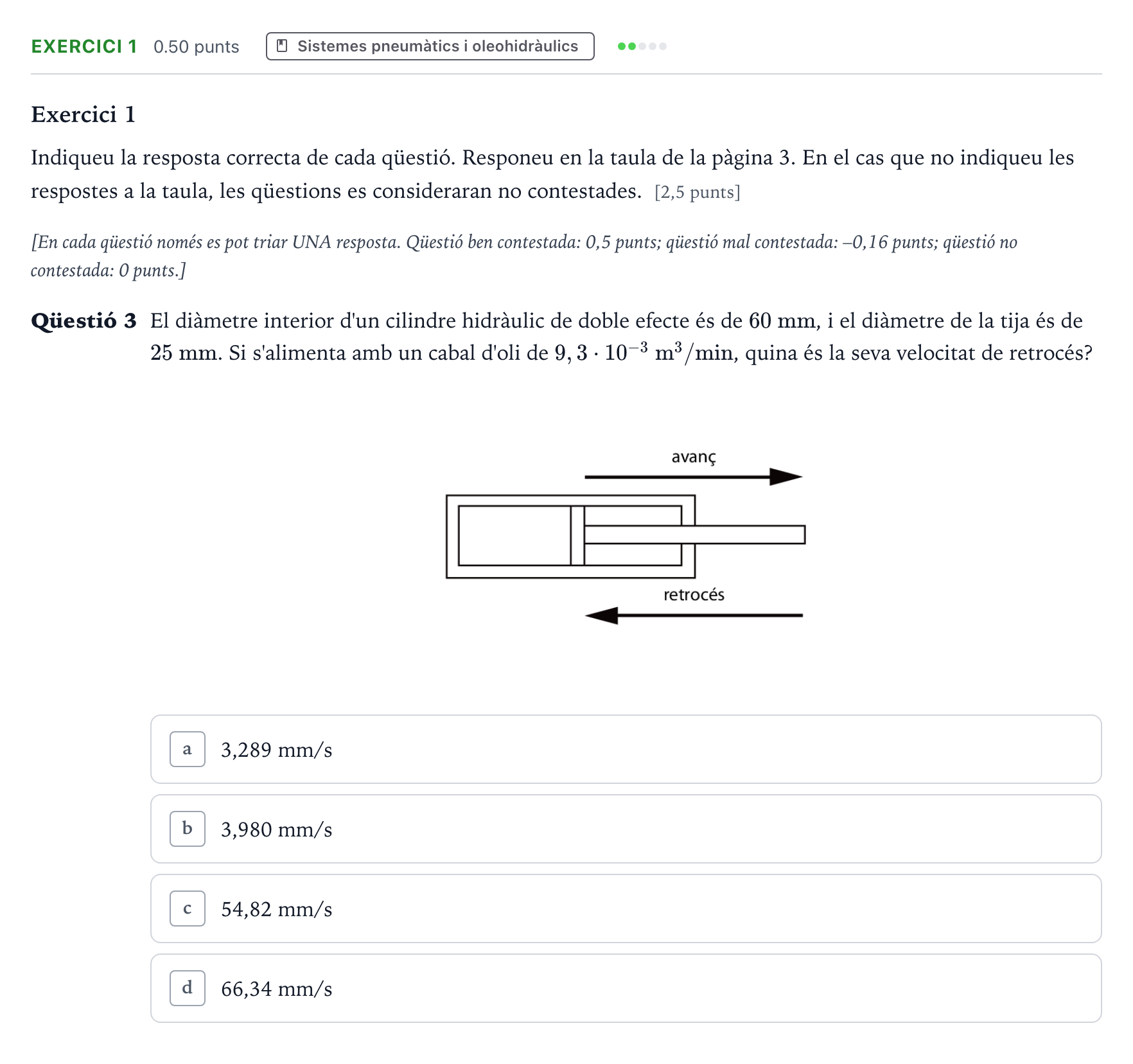

El diàmetre interior d'un cilindre hidràulic de doble efecte és de $60\text{ mm}$, i el diàmetre de la tija és de $25\text{ mm}$. Si s'alimenta amb un cabal d'oli de $9,3\cdot 10^{-3}\text{ m}^3/\text{min}$, quina és la seva velocitat de retrocés?
