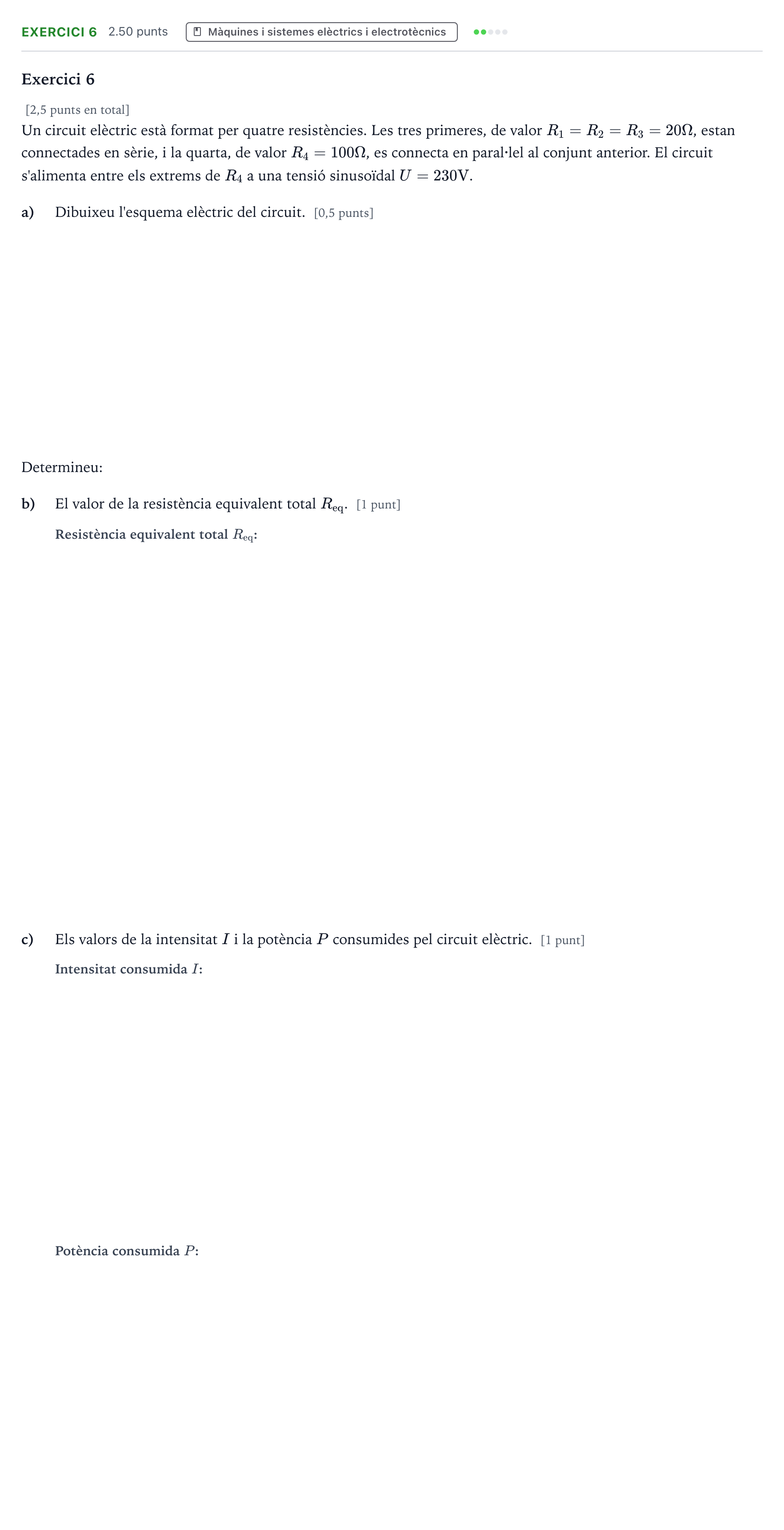

Exercici 6 · Tecnologia Industrial Selectividad Cataluña Juny Serie 2 2022

Exercici 6

[2,5 punts en total]

Un circuit elèctric està format per quatre resistències. Les tres primeres, de valor $R_1 = R_2 = R_3 = 20\ \Omega$, estan connectades en sèrie, i la quarta, de valor $R_4 = 100\ \Omega$, es connecta en paral·lel al conjunt anterior. El circuit s'alimenta entre els extrems de $R_4$ a una tensió sinusoïdal $U = 230\ \text{V}$.

a)

Dibuixeu l'esquema elèctric del circuit. [0,5 punts]

Determineu:

b)

El valor de la resistència equivalent total $R_{\text{eq}}$. [1 punt]

c)

Els valors de la intensitat $I$ i la potència $P$ consumides pel circuit elèctric. [1 punt]
