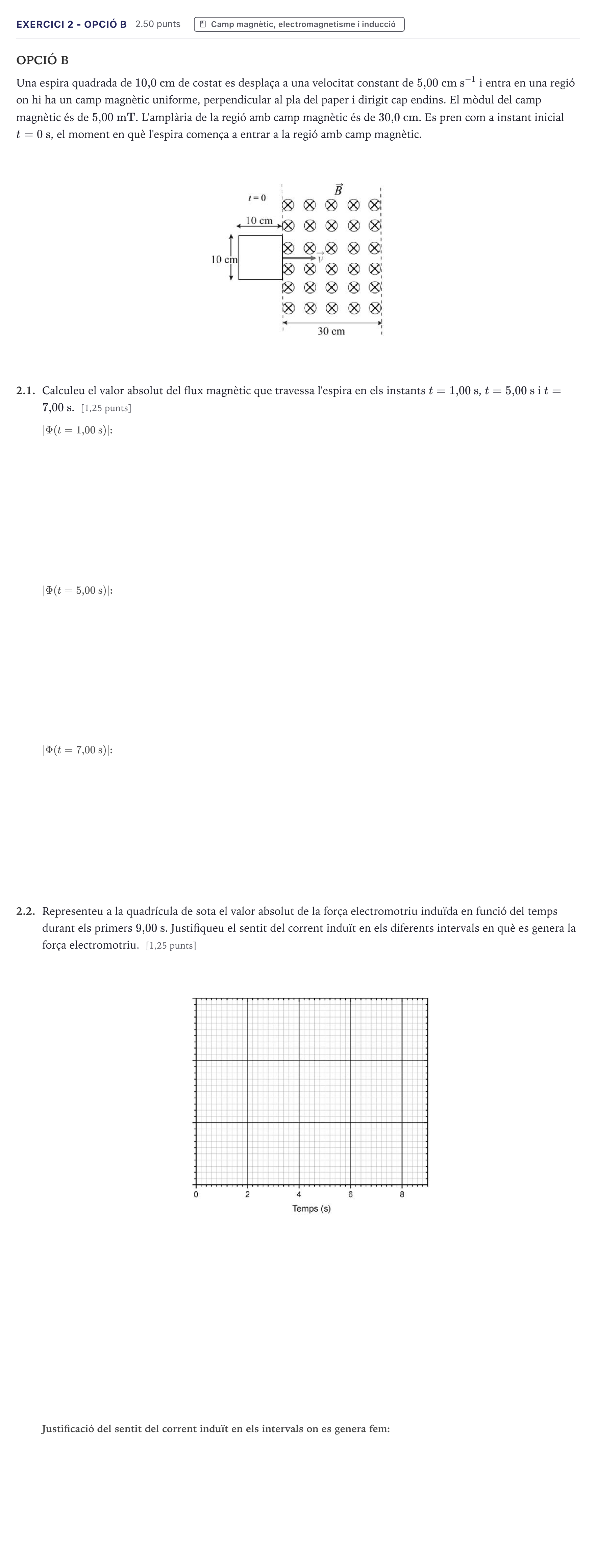

Exercici 2 - Opció B · Física Selectividad Cataluña Setembre Serie 2 2026

OPCIÓ B

Una espira quadrada de $10{,}0\text{ cm}$ de costat es desplaça a una velocitat constant de $5{,}00\text{ cm s}^{-1}$ i entra en una regió on hi ha un camp magnètic uniforme, perpendicular al pla del paper i dirigit cap endins. El mòdul del camp magnètic és de $5{,}00\text{ mT}$. L'amplària de la regió amb camp magnètic és de $30{,}0\text{ cm}$. Es pren com a instant inicial $t = 0\text{ s}$, el moment en què l'espira comença a entrar a la regió amb camp magnètic.

2.1.

Calculeu el valor absolut del flux magnètic que travessa l'espira en els instants $t = 1{,}00\text{ s}$, $t = 5{,}00\text{ s}$ i $t = 7{,}00\text{ s}$. [1,25 punts]

2.2.

Representeu a la quadrícula de sota el valor absolut de la força electromotriu induïda en funció del temps durant els primers $9{,}00\text{ s}$. Justifiqueu el sentit del corrent induït en els diferents intervals en què es genera la força electromotriu. [1,25 punts]
