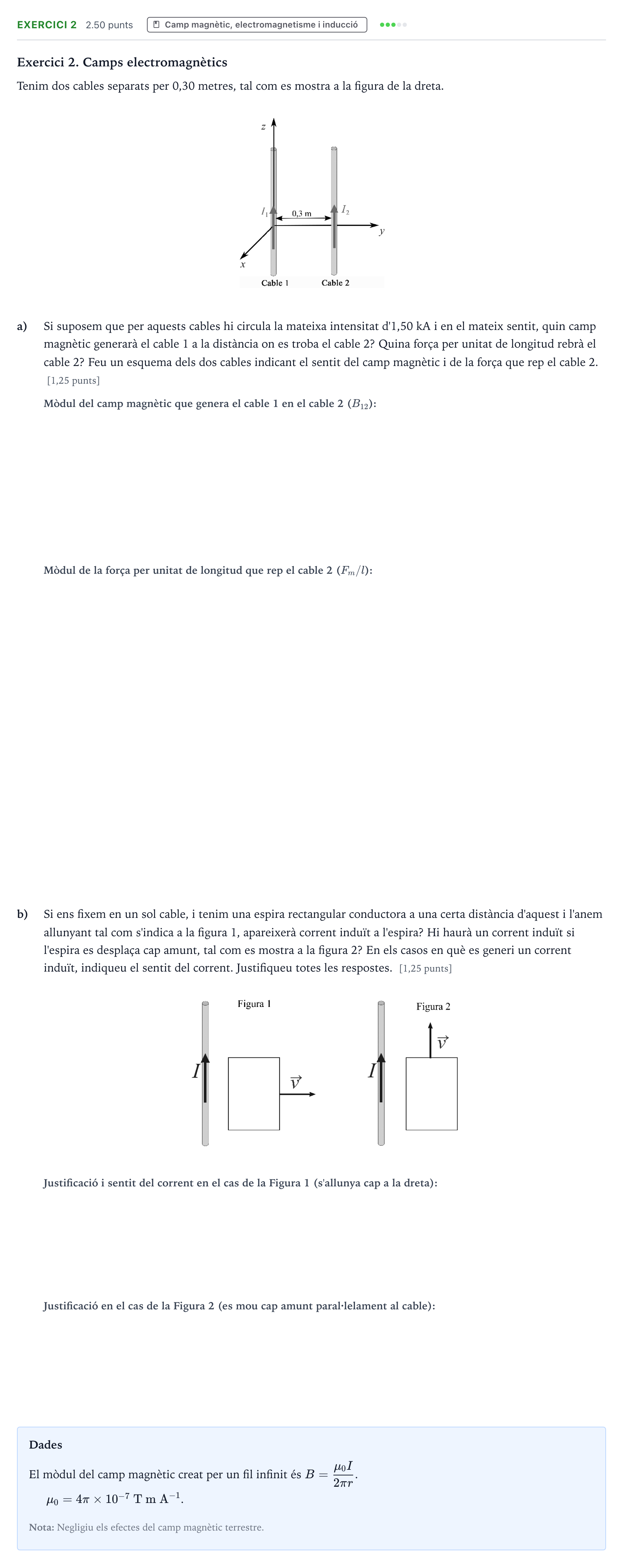

Exercici 2 · Física Selectividad Cataluña Juny Serie 4 2025

quin camp magnètic generarà el cable 1 a la distància on es troba el cable 2?

Solución: $1{,}00\cdot 10^{-3}$ T

Quina força per unitat de longitud rebrà el cable 2?

Solución: $1{,}50$ N/m / $1{,}5$ N

Si ens fixem en un sol cable, i tenim una espira rectangular conductora a una certa distància d'aquest i l'anem allunyant tal com s'indica a la figura 1, apareixerà corrent induït a l'espira? En els casos en què es generi un corrent induït, indiqueu el sentit del corrent. Justifiqueu totes les respostes.

Solución: Sí, apareixerà corrent induït en sentit horari.

Hi haurà un corrent induït si l'espira es desplaça cap amunt, tal com es mostra a la figura 2? Justifiqueu totes les respostes.

Solución: No hi haurà cap corrent induït.

Feu un esquema dels dos cables indicant el sentit del camp magnètic i de la força que rep el cable 2.

Solución: Esquema dels dos conductors vistos des de dalt (pla xy) i en perspectiva 3D (eixos xyz): el camp magnètic $\vec{B}_{12}$ va en sentit negatiu de l'eix x (cap a l'interior del paper, paral·lel a l'eix x positiu si es mira des del fil 1 cap endavant), i la força magnètica $\vec{F}_m$ va dirigida en la direcció negativa de l'eix y (força d'atracció cap al cable 1).
