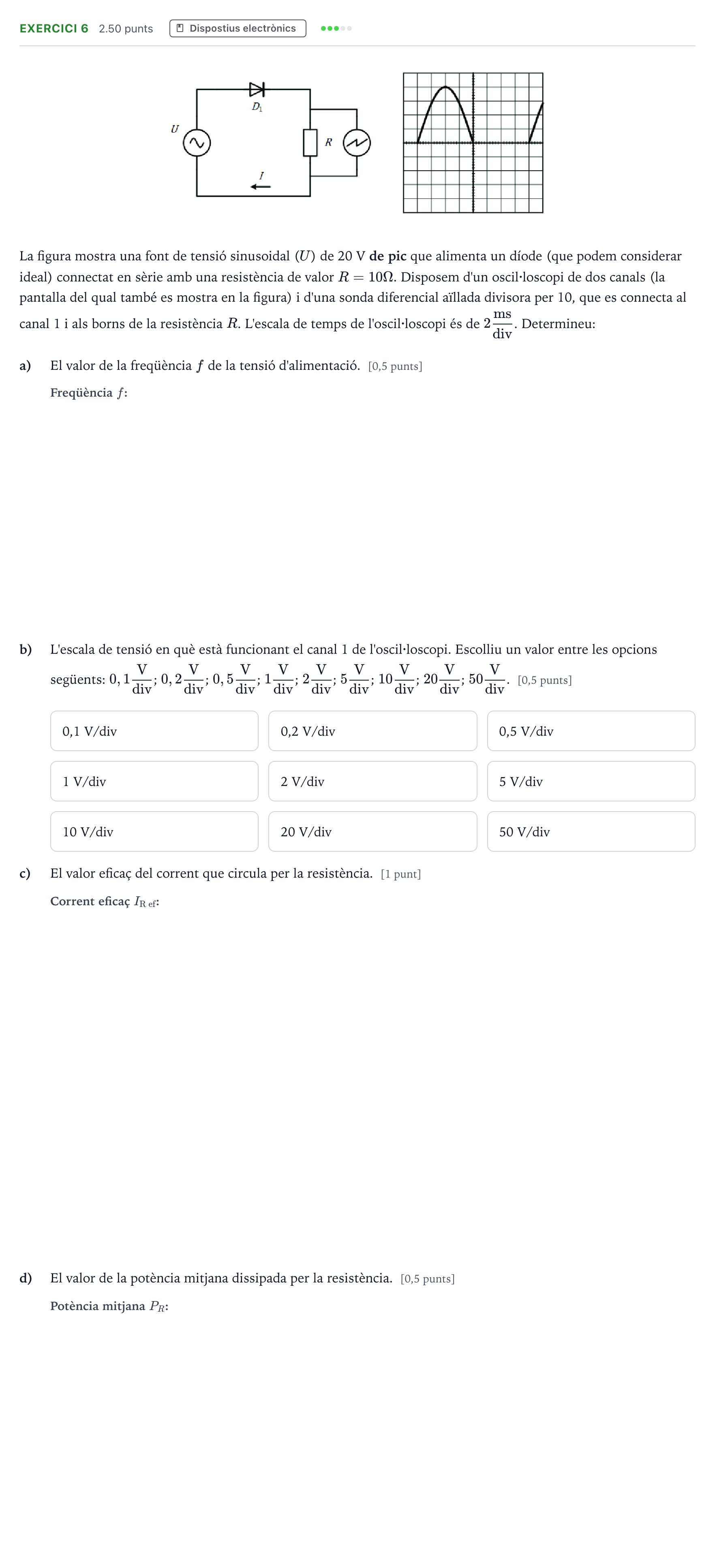

Exercici 6 · Electrotecnia Selectividad Cataluña Setembre Serie 2 2023

La figura mostra una font de tensió sinusoidal ($U$) de 20 V de pic que alimenta un díode (que podem considerar ideal) connectat en sèrie amb una resistència de valor $R = 10\ \Omega$. Disposem d'un oscil·loscopi de dos canals (la pantalla del qual també es mostra en la figura) i d'una sonda diferencial aïllada divisora per 10, que es connecta al canal 1 i als borns de la resistència $R$. L'escala de temps de l'oscil·loscopi és de $2\ \frac{\text{ms}}{\text{div}}$. Determineu:

a)

El valor de la freqüència $f$ de la tensió d'alimentació. [0,5 punts]

b)

L'escala de tensió en què està funcionant el canal 1 de l'oscil·loscopi. Escolliu un valor entre les opcions següents: $0,1\ \frac{\text{V}}{\text{div}}$; $0,2\ \frac{\text{V}}{\text{div}}$; $0,5\ \frac{\text{V}}{\text{div}}$; $1\ \frac{\text{V}}{\text{div}}$; $2\ \frac{\text{V}}{\text{div}}$; $5\ \frac{\text{V}}{\text{div}}$; $10\ \frac{\text{V}}{\text{div}}$; $20\ \frac{\text{V}}{\text{div}}$; $50\ \frac{\text{V}}{\text{div}}$. [0,5 punts]

c)

El valor eficaç del corrent que circula per la resistència. [1 punt]

d)

El valor de la potència mitjana dissipada per la resistència. [0,5 punts]
