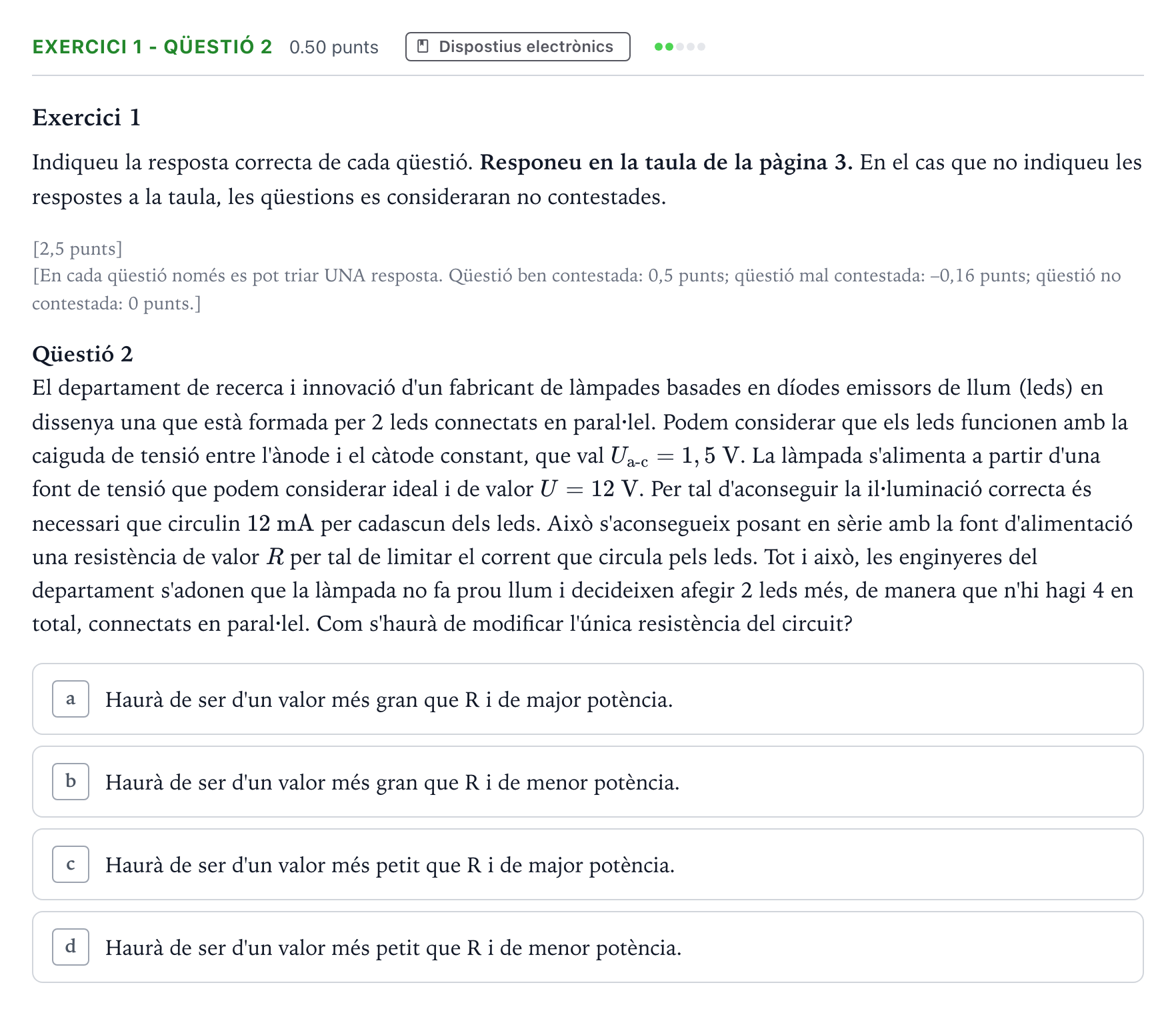

Exercici 1 - Qüestió 2 · Electrotecnia Selectividad Cataluña Setembre Serie 2 2023

Exercici 1

Indiqueu la resposta correcta de cada qüestió. Responeu en la taula de la pàgina 3. En el cas que no indiqueu les respostes a la taula, les qüestions es consideraran no contestades.

[2,5 punts]

[En cada qüestió només es pot triar UNA resposta. Qüestió ben contestada: 0,5 punts; qüestió mal contestada: –0,16 punts; qüestió no contestada: 0 punts.]

Qüestió 2

El departament de recerca i innovació d'un fabricant de làmpades basades en díodes emissors de llum (leds) en dissenya una que està formada per 2 leds connectats en paral·lel. Podem considerar que els leds funcionen amb la caiguda de tensió entre l'ànode i el càtode constant, que val $U_{\text{a-c}} = 1,5\text{ V}$. La làmpada s'alimenta a partir d'una font de tensió que podem considerar ideal i de valor $U = 12\text{ V}$. Per tal d'aconseguir la il·luminació correcta és necessari que circulin $12\text{ mA}$ per cadascun dels leds. Això s'aconsegueix posant en sèrie amb la font d'alimentació una resistència de valor $R$ per tal de limitar el corrent que circula pels leds. Tot i això, les enginyeres del departament s'adonen que la làmpada no fa prou llum i decideixen afegir 2 leds més, de manera que n'hi hagi 4 en total, connectats en paral·lel. Com s'haurà de modificar l'única resistència del circuit?
