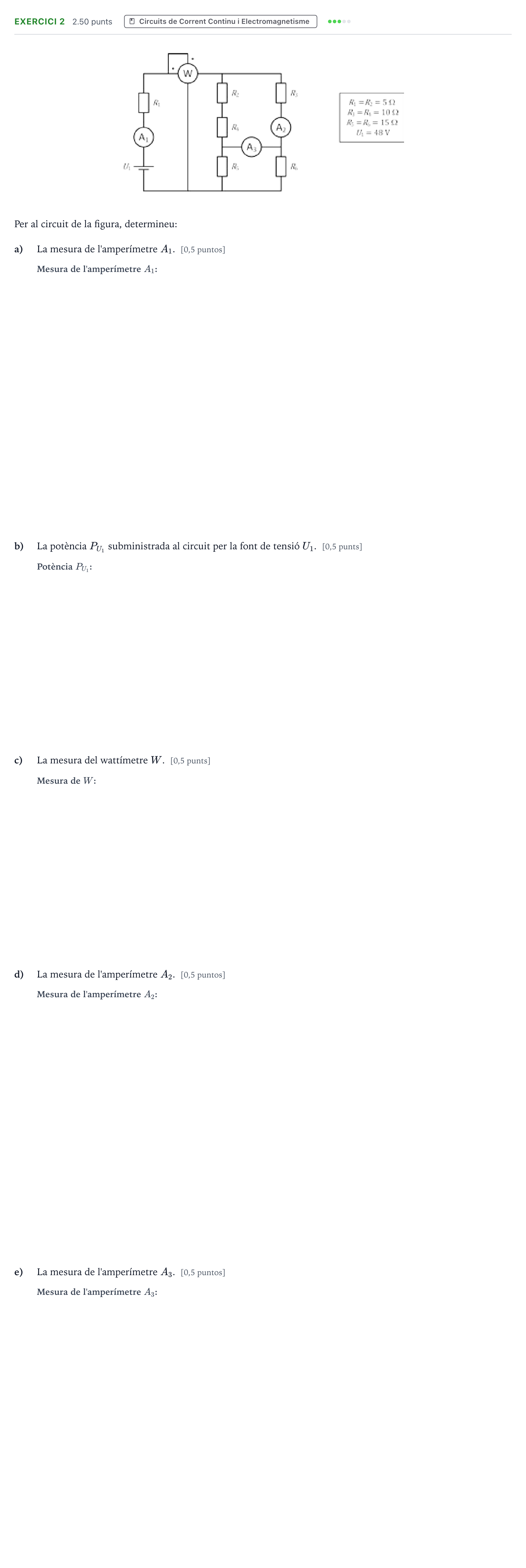

Exercici 2 · Electrotecnia Selectividad Cataluña Juny Serie 5 2023

a) La mesura de l'amperímetre $A_1$.

Solución: $2{,}595$ A

b) La potència $P_{U_1}$ subministrada al circuit per la font de tensió $U_1$.

Solución: $124{,}56$ W

c) La mesura del wattímetre $W$.

Solución: $90{,}89$ W

d) La mesura de l'amperímetre $A_2$.

Solución: $1{,}557$ A

e) La mesura de l'amperímetre $A_3$.

Solución: $0{,}26$ A / $0{,}259$ A
