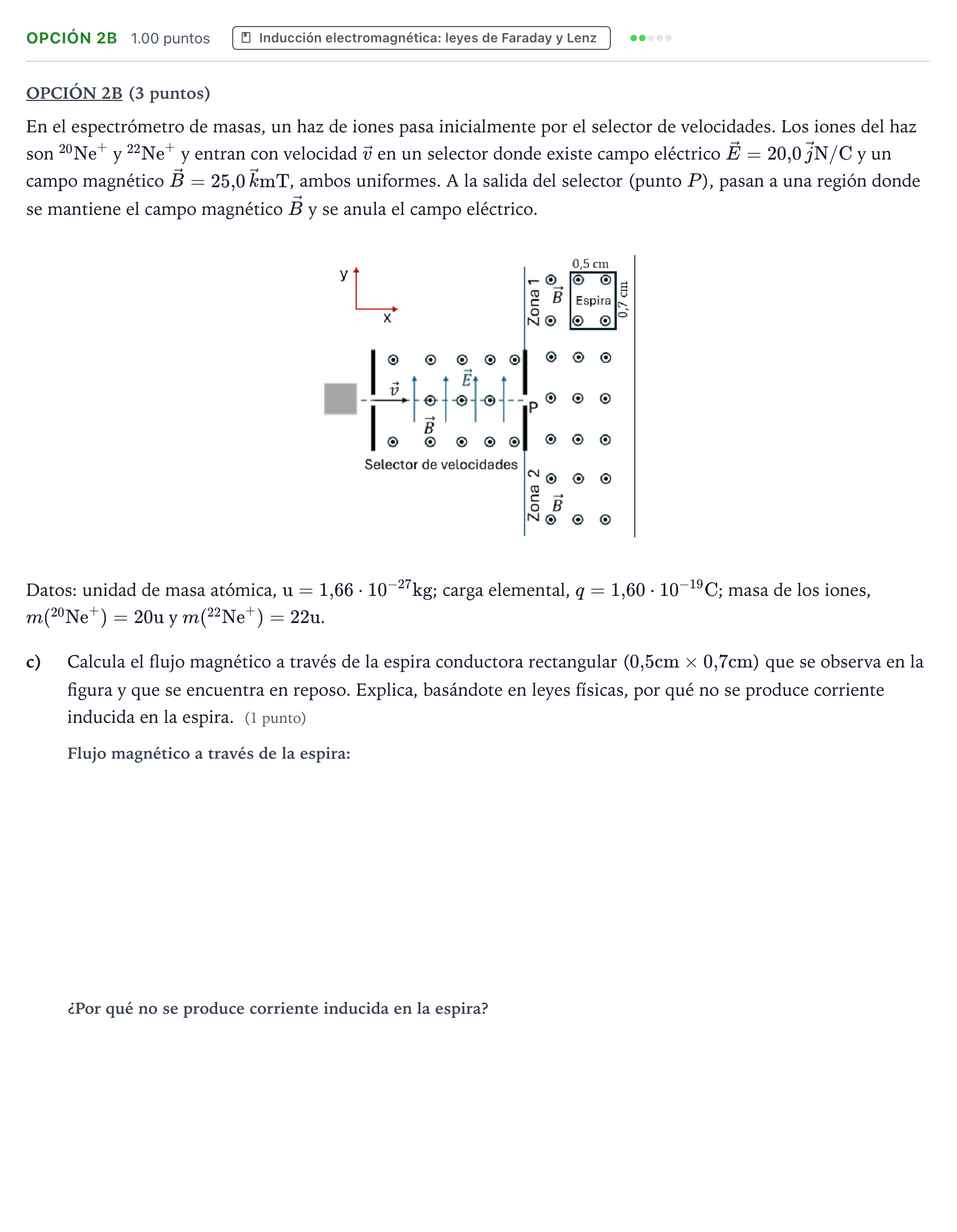

Opción 2B - Inducción electromagnética · Física PAU Valencia Extraordinaria 2026

OPCIÓN 2B (3 puntos)

En el espectrómetro de masas, un haz de iones pasa inicialmente por el selector de velocidades. Los iones del haz son $^{20}\mathrm{Ne}^{+}$ y $^{22}\mathrm{Ne}^{+}$ y entran con velocidad $\vec{v}$ en un selector donde existe campo eléctrico $\vec{E} = 20{,}0\,\vec{j}\ \mathrm{N/C}$ y un campo magnético $\vec{B} = 25{,}0\,\vec{k}\ \mathrm{mT}$, ambos uniformes. A la salida del selector (punto $P$), pasan a una región donde se mantiene el campo magnético $\vec{B}$ y se anula el campo eléctrico.

Datos: unidad de masa atómica, $\mathrm{u} = 1{,}66\cdot 10^{-27}\ \mathrm{kg}$; carga elemental, $q = 1{,}60\cdot 10^{-19}\ \mathrm{C}$; masa de los iones, $m(^{20}\mathrm{Ne}^{+}) = 20\ \mathrm{u}$ y $m(^{22}\mathrm{Ne}^{+}) = 22\ \mathrm{u}$.

c)

Calcula el flujo magnético a través de la espira conductora rectangular ($0{,}5\ \mathrm{cm}\times 0{,}7\ \mathrm{cm}$) que se observa en la figura y que se encuentra en reposo. Explica, basándote en leyes físicas, por qué no se produce corriente inducida en la espira. (1 punto)
