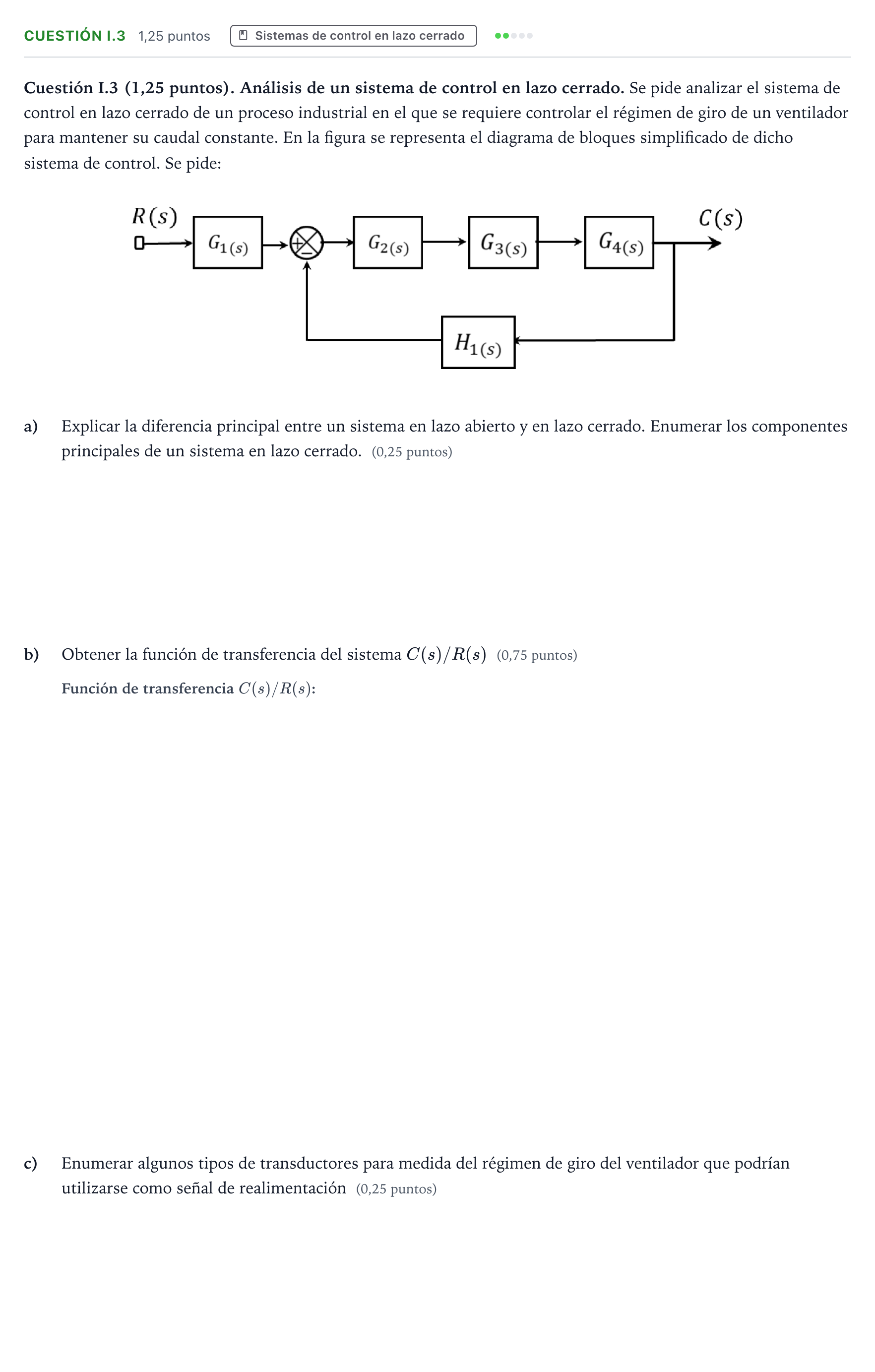

Cuestión I.3 (1,25 puntos). Análisis de un sistema de control en lazo cerrado. Se pide analizar el sistema de control en lazo cerrado de un proceso industrial en el que se requiere controlar el régimen de giro de un ventilador para mantener su caudal constante. En la figura se representa el diagrama de bloques simplificado de dicho sistema de control. Se pide:
a)
Explicar la diferencia principal entre un sistema en lazo abierto y en lazo cerrado. Enumerar los componentes principales de un sistema en lazo cerrado. (0,25 puntos)
b)
Obtener la función de transferencia del sistema (0,75 puntos)
c)
Enumerar algunos tipos de transductores para medida del régimen de giro del ventilador que podrían utilizarse como señal de realimentación (0,25 puntos)
Solución
Según los criterios oficiales de corrección
a) Explicar la diferencia principal entre un sistema en lazo abierto y en lazo cerrado. Enumerar los componentes principales de un sistema en lazo cerrado.
Solución: En el lazo abierto la acción de control no depende de la salida; en el lazo cerrado la salida se realimenta y se compara con la entrada para corregir el error. Componentes principales: comparador/detector de error, controlador/regulador, actuador, planta/proceso y sensor/transductor de realimentación.
b) Obtener la función de transferencia del sistema C(s)/R(s)
Solución:
c) Enumerar algunos tipos de transductores para medida del régimen de giro del ventilador que podrían utilizarse como señal de realimentación
Solución: Tacogenerador (dínamo tacométrica), tacómetro óptico (encoder rotativo óptico), sensor de efecto Hall / captador magnético inductivo.
