Cuestión I.3 · Tecnología e Ingeniería II PAU Murcia Extraordinaria 2026

Tema: Sistemas de control en lazo cerrado · Del examen Extraordinaria (2026)

Enunciado

Análisis de un sistema de control en lazo cerrado. Se pide analizar el sistema de control en lazo cerrado de un proceso industrial en el que se requiere controlar la temperatura del interior de una cámara de secado. En la figura se representa el diagrama de bloques simplificado de dicho sistema de control.

a)

Explicar la diferencia principal entre un sistema en lazo abierto y en lazo cerrado. Enumerar los componentes principales de un sistema en lazo cerrado [0,25 puntos]:

b)

Obtener la función de transferencia del sistema C(s)/R(s)C(s)/R(s) [0,75 puntos]:

c)

Enumerar algunos tipos de transductores para medida de la temperatura que podrían utilizarse como señal de realimentación [0,25 puntos]:

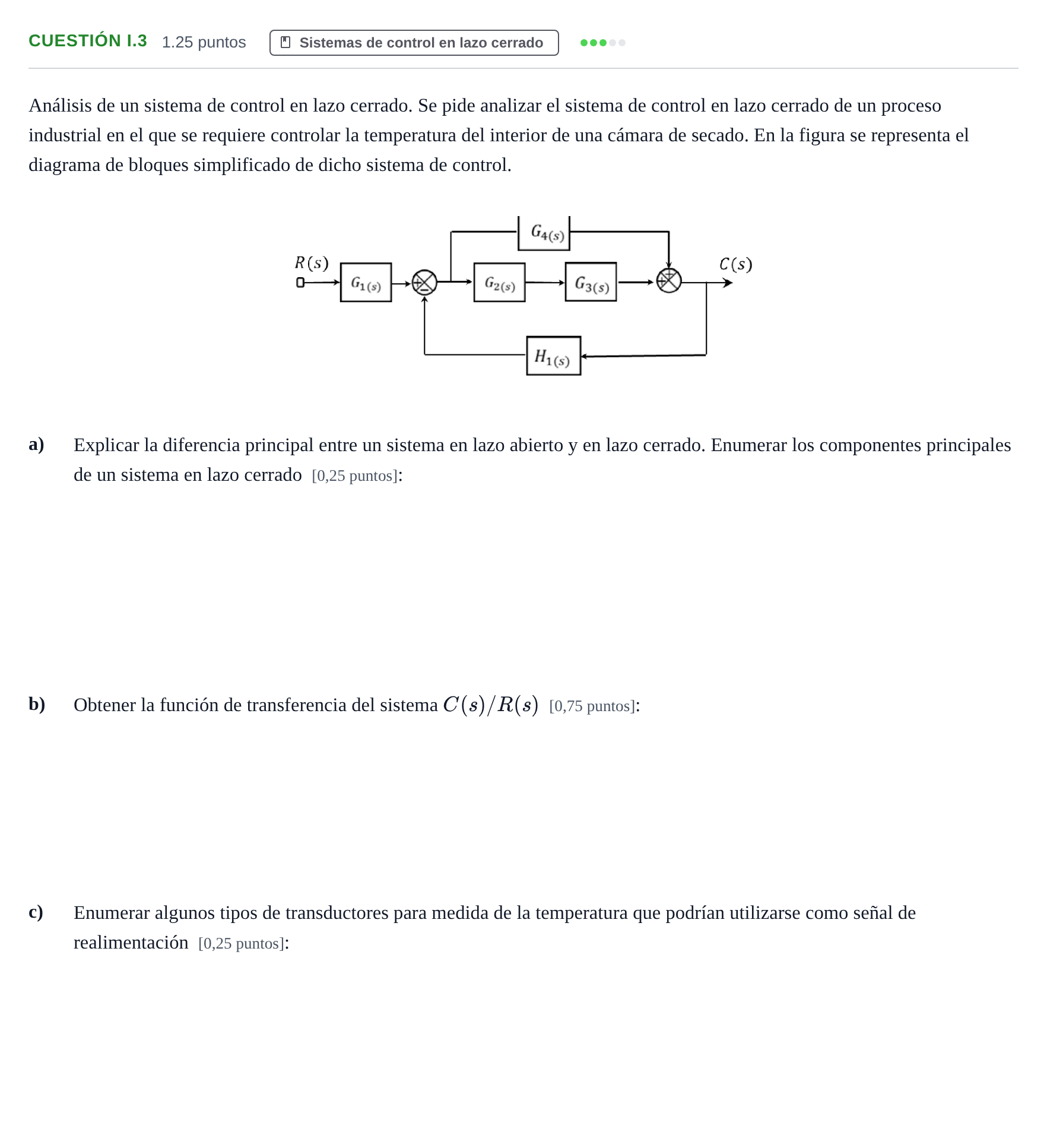

Enunciado: Cuestión I.3 · Tecnología e Ingeniería II PAU Murcia Extraordinaria 2026

Solución

Solución de AprenAI (no es la oficial)

a) Explicar la diferencia principal entre un sistema en lazo abierto y en lazo cerrado. Enumerar los componentes principales de un sistema en lazo cerrado

Solución: La diferencia principal es que el lazo cerrado mide continuamente la variable de salida y la realimenta comparándola con la consigna para corregir el error, mientras que en lazo abierto no existe realimentación y la acción de control no depende de la salida real. Componentes principales: comparador (detector de error), controlador/regulador, actuador, planta/proceso y sensor/transductor de realimentación.

b) Obtener la función de transferencia del sistema C(s)/R(s)

Solución: C(s)R(s)=G1(s)[G2(s)G3(s)+G4(s)]1+[G2(s)G3(s)+G4(s)]H1(s)\frac{C(s)}{R(s)} = \frac{G_1(s)[G_2(s)G_3(s) + G_4(s)]}{1 + [G_2(s)G_3(s) + G_4(s)]H_1(s)}

La solución del apartado que falta y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
