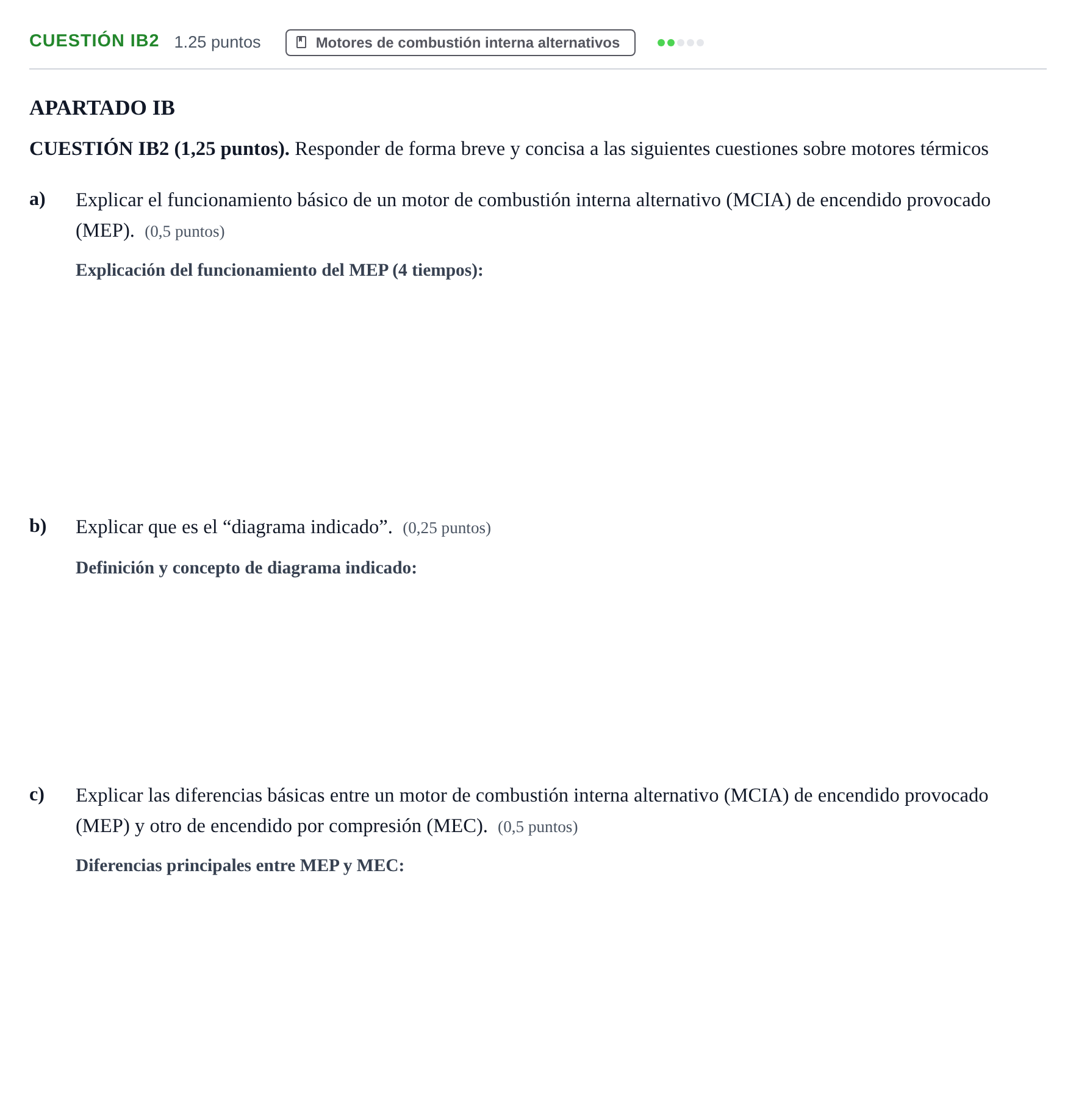

Cuestión IB2 · Tecnología e Ingeniería II PAU Murcia Ordinaria 2025

a) Explicar el funcionamiento básico de un motor de combustión interna alternativo (MCIA) de encendido provocado (MEP).

Solución: Un MEP (motor Otto, habitualmente de 4 tiempos) transforma la energía química del combustible en trabajo mecánico mediante el desplazamiento alternativo de un pistón en un cilindro a través de cuatro fases: 1. Admisión: el pistón desciende desde el PMS al PMI con la válvula de admisión abierta, aspirando una mezcla de aire y combustible (gasolina). 2. Compresión: ambas válvulas permanecen cerradas; el pistón asciende comprimiendo la mezcla, aumentando su presión y temperatura. 3. Combustión y expansión (tiempo útil): al llegar cerca del PMS salta una chispa en la bujía que inicia la combustión de la mezcla; los gases producidos aumentan bruscamente la presión y empujan el pistón hacia el PMI, generando trabajo útil. 4. Escape: se abre la válvula de escape y el pistón asciende expulsando los gases quemados al exterior.

b) Explicar que es el “diagrama indicado”.

Solución: El diagrama indicado es la representación gráfica real de la presión instantánea en el interior del cilindro en función del volumen (o de la posición del pistón / ángulo del cigüeñal) a lo largo de un ciclo completo de trabajo del motor. Se obtiene mediante un sensor (indicador de presión). El área encerrada en el lazo positivo de dicho diagrama representa el trabajo indicado realizado por el fluido sobre el pistón en cada ciclo.
