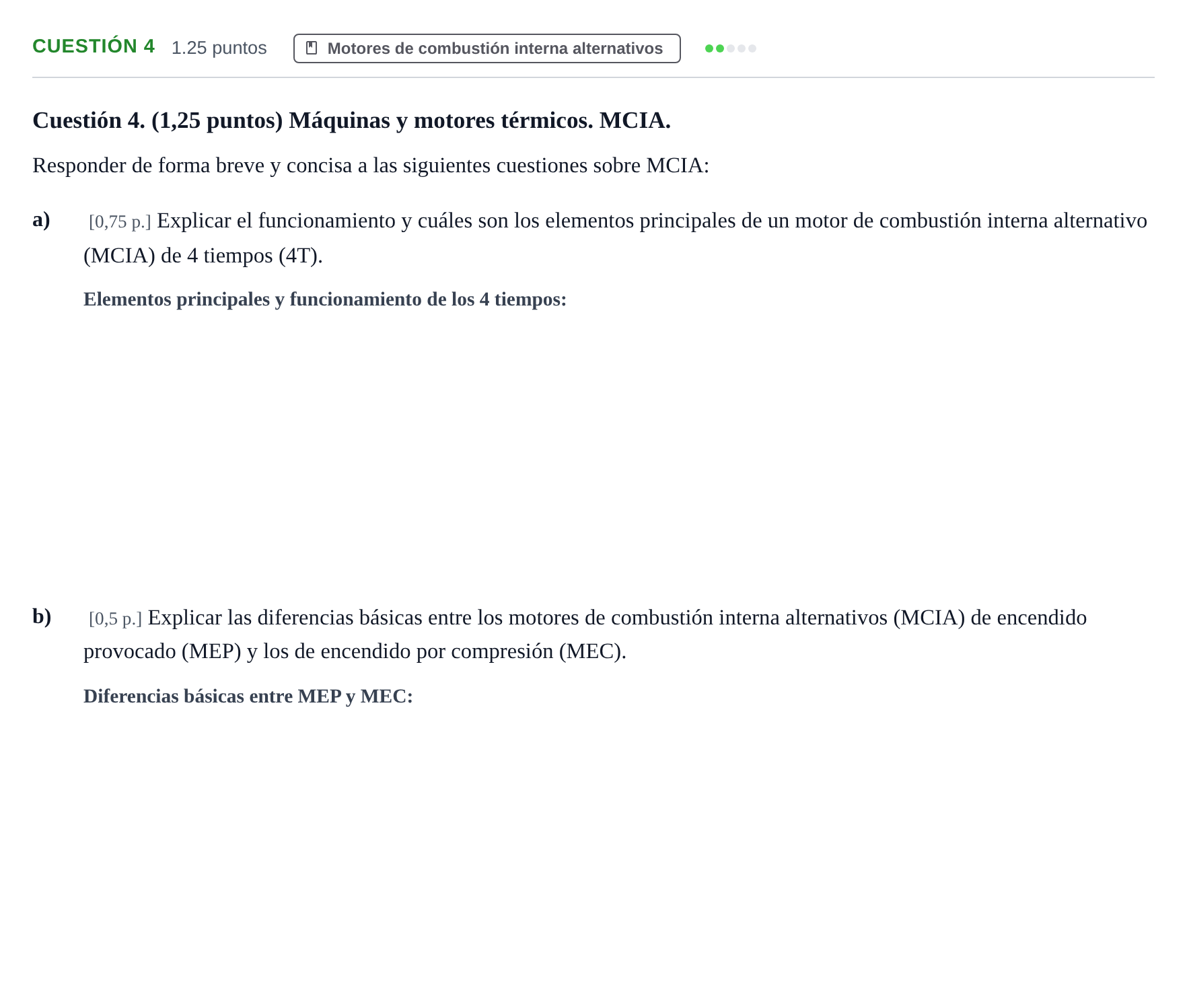

Cuestión 4 · Tecnología e Ingeniería II PAU Murcia Ordinaria 2024

a) Explicar el funcionamiento y cuáles son los elementos principales de un motor de combustión interna alternativo (MCIA) de 4 tiempos (4T).

Solución: - Elementos principales: - Elementos fijos: Bloque motor, cilindro, culata y cárter. - Elementos móviles: Pistón o émbolo, biela, cigüeñal (mecanismo biela-manivela) y volante de inercia. - Sistema de distribución: Válvulas de admisión y escape, árbol de levas y bujía/inyector. - Funcionamiento (4 tiempos / 2 vueltas de cigüeñal): 1. Admisión: El pistón baja del PMS al PMI. Se abre la válvula de admisión y entra la carga fresca (mezcla aire-combustible en MEP, o solo aire en MEC). 2. Compresión: Ambas válvulas cerradas. El pistón sube del PMI al PMS comprimiendo el fluido y aumentando su presión y temperatura. 3. Combustión y expansión (carrera de trabajo): Se produce la inflamación (por chispa o inyección). La expansión de los gases empuja violentamente el pistón del PMS al PMI, generando el trabajo motriz del ciclo. 4. Escape: Se abre la válvula de escape. El pistón sube del PMI al PMS expulsando los gases quemados hacia el exterior.
