Ejercicio 2 · Dibujo técnico II PAU Murcia Extraordinaria 2023

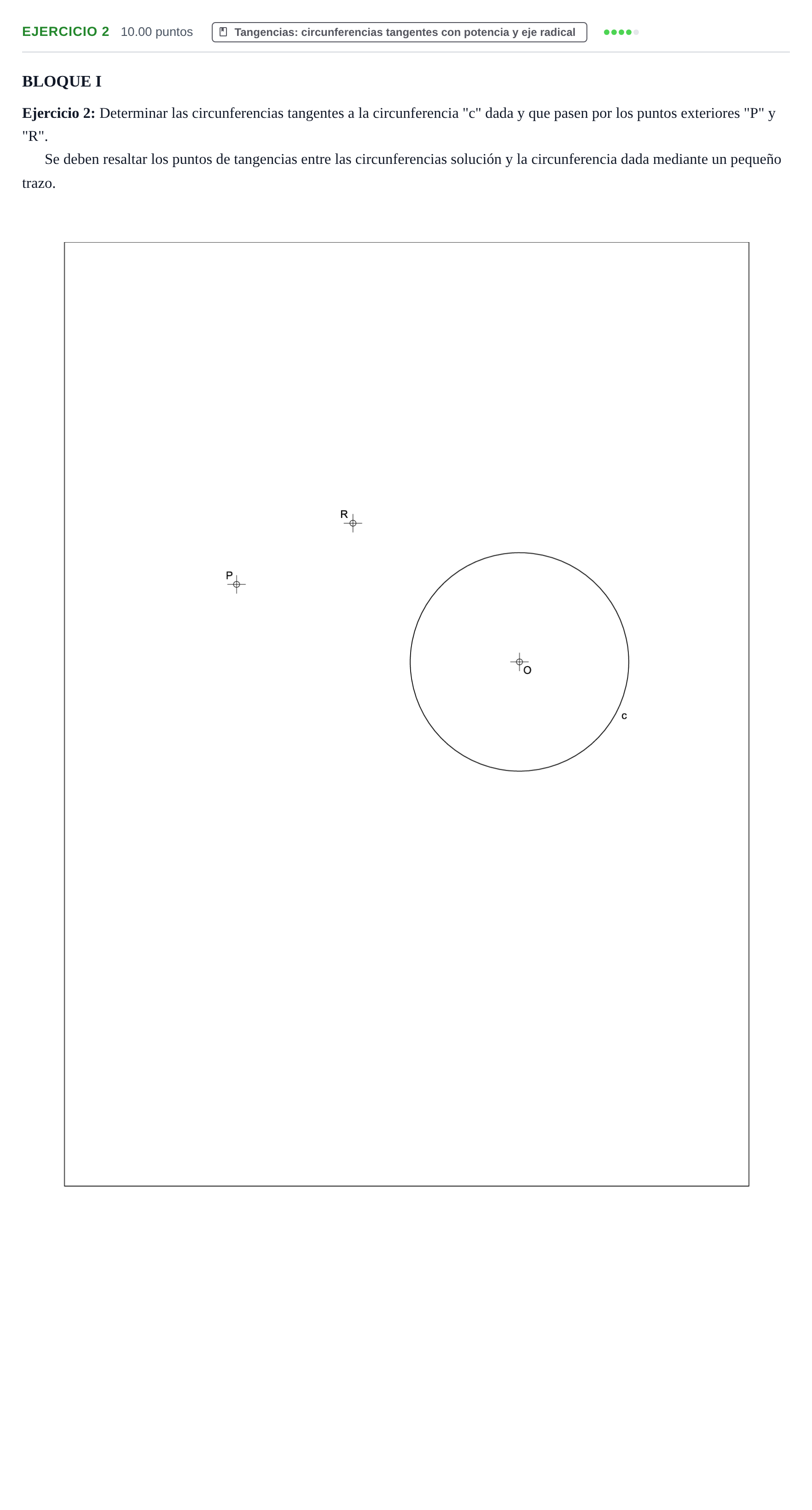

Ejercicio 2: Determinar las circunferencias tangentes a la circunferencia "c" dada y que pasen por los puntos exteriores "P" y "R". Se deben resaltar los puntos de tangencias entre las circunferencias solución y la circunferencia dada mediante un pequeño trazo.

Solución: Resolución gráfica mediante inversión/potencia (caso PPC): - Dos circunferencias solución: una exterior y otra que contiene o es secante/tangente a $c$. - Centros $C_1$ y $C_2$ situados en la mediatriz del segmento $PR$. - Puntos de tangencia $t_1$ y $t_2$ sobre la circunferencia dada $c$ destacados con un pequeño trazo sobre las rectas que unen el centro $O$ con $C_1$ y $C_2$.
