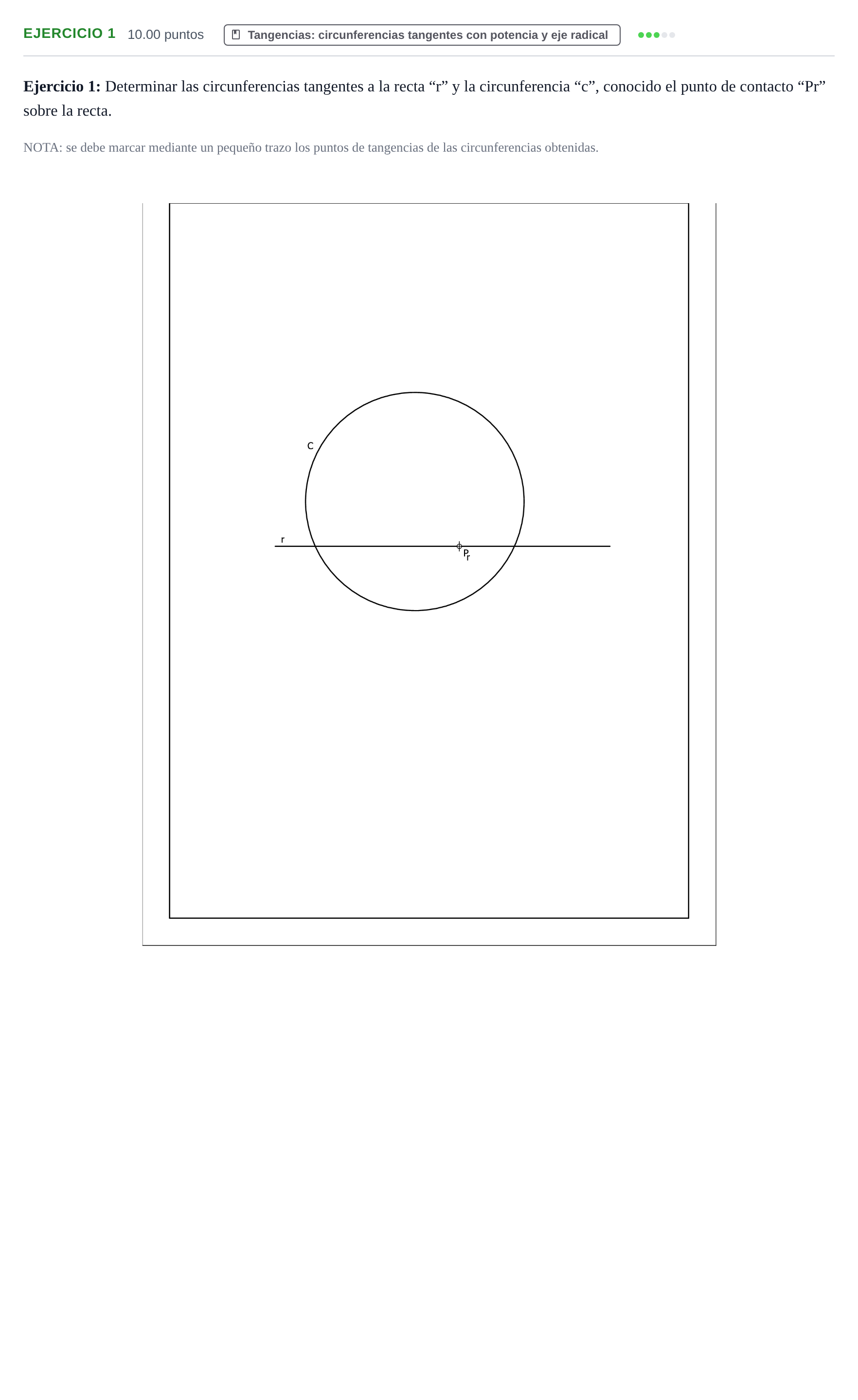

Ejercicio 1 · Dibujo técnico II PAU Murcia Extraordinaria 2021

Determinar las circunferencias tangentes a la recta "r" y la circunferencia "c", conocido el punto de contacto "Pr" sobre la recta, marcando los puntos de tangencia.

Solución: Dos circunferencias solución tangentes a la recta $r$ en el punto $P_r$ y tangentes a la circunferencia $c$. 1. Trazado de la perpendicular a la recta $r$ por el punto $P_r$, lugar geométrico de los centros de las circunferencias solución. 2. Determinación de los centros y puntos de tangencia $T_1$ y $T_2$ sobre la circunferencia $c$ mediante inversión o haz de circunferencias tangentes (potencia). 3. Trazado de las dos circunferencias solución y marcado de los puntos de tangencia con pequeños trazos.
