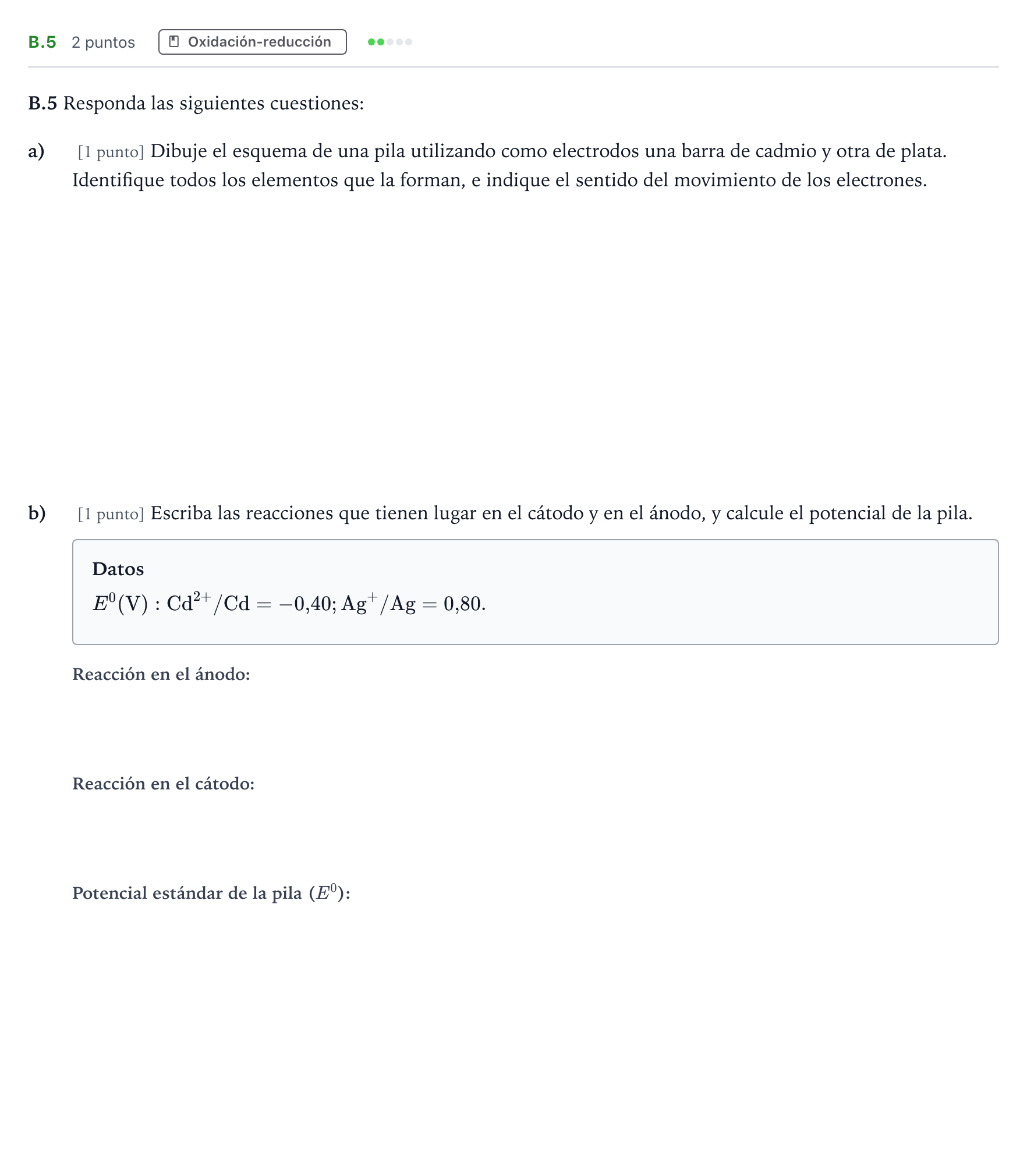

Ejercicio B.5 · Química PAU Madrid Ordinaria 2022

a) Dibuje el esquema de una pila utilizando como electrodos una barra de cadmio y otra de plata. Identifique todos los elementos que la forman, e indique el sentido del movimiento de los electrones.

Solución: Esquema de la pila galvánica: - Ánodo (-): barra de $\text{Cd}$ sumergida en disolución de $\text{Cd}^{2+}$. - Cátodo (+): barra de $\text{Ag}$ sumergida en disolución de $\text{Ag}^+$. - Circuito externo: cable conductor con voltímetro, electrones fluyendo del ánodo de $\text{Cd}$ al cátodo de $\text{Ag}$. - Puente salino: une ambas disoluciones para mantener la neutralidad eléctrica.

b) Reacción en el ánodo

Solución: Cd -> Cd^2+ + 2 e^-

b) Reacción en el cátodo

Solución: Ag^+ + e^- -> Ag

b) Calcule el potencial de la pila

Solución: $1{,}20$ V / $1200$ mV
