Ejercicio B4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria 2024
Tema: Sistemas de Representación · Del examen Ordinaria (2024)
Enunciado

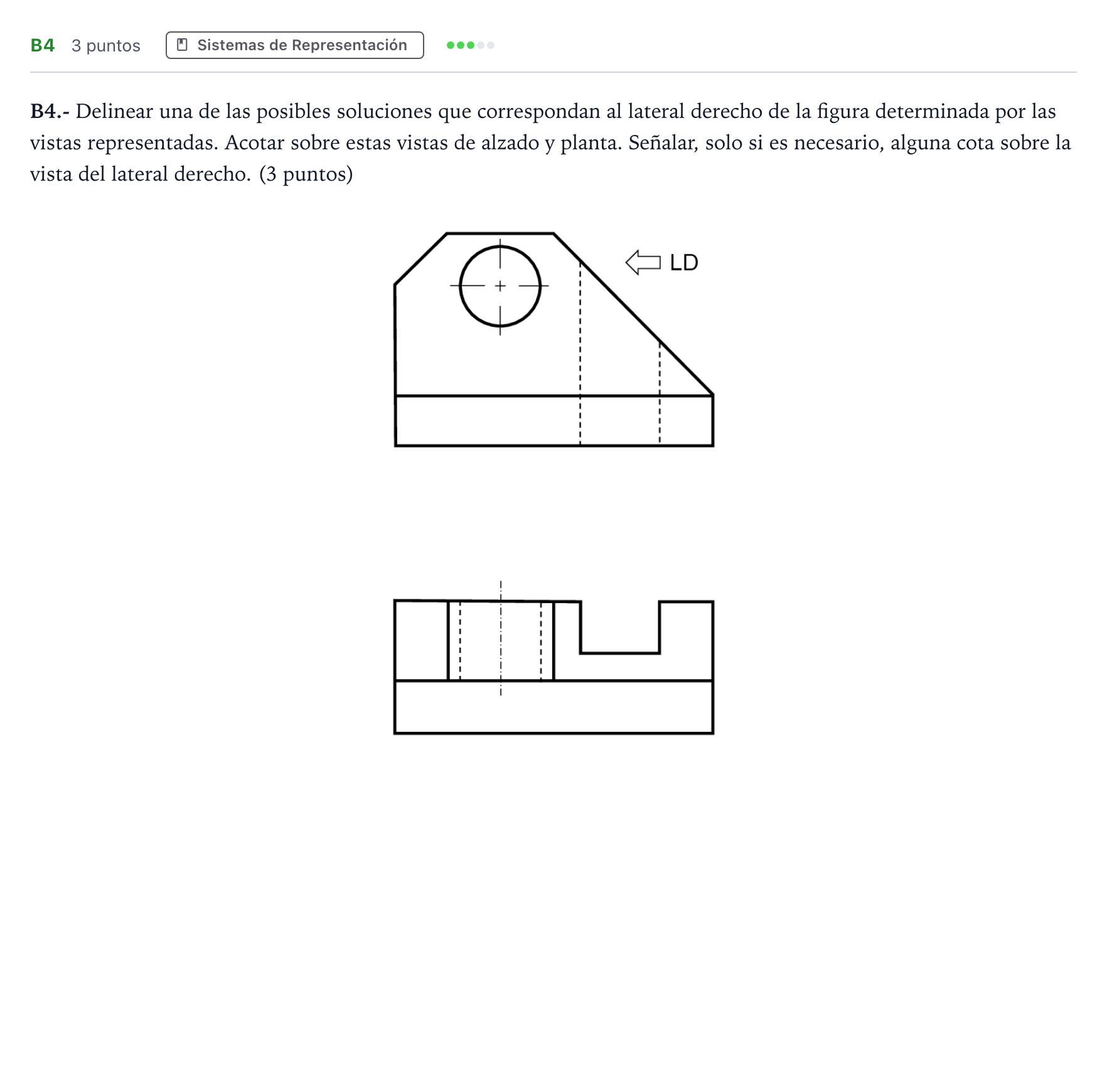

B4.- Delinear una de las posibles soluciones que correspondan al lateral derecho de la figura determinada por las vistas representadas. Acotar sobre estas vistas de alzado y planta. Señalar, solo si es necesario, alguna cota sobre la vista del lateral derecho. (3 puntos)
Solución
Según los criterios oficiales de corrección
B4.- Delinear una de las posibles soluciones que correspondan al lateral derecho de la figura determinada por las vistas representadas. Acotar sobre estas vistas de alzado y planta. Señalar, solo si es necesario, alguna cota sobre la vista del lateral derecho. (3 puntos)
Solución: Delineación del perfil correspondiente a la vista desde el lateral derecho LD (representado a la izquierda del alzado según el sistema europeo) con sus líneas vistas y ocultas (taladro y rebaje), junto con la correcta acotación normalizada de todas las cotas en alzado, planta y vista lateral.
