Ejercicio B4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Modelo 2024

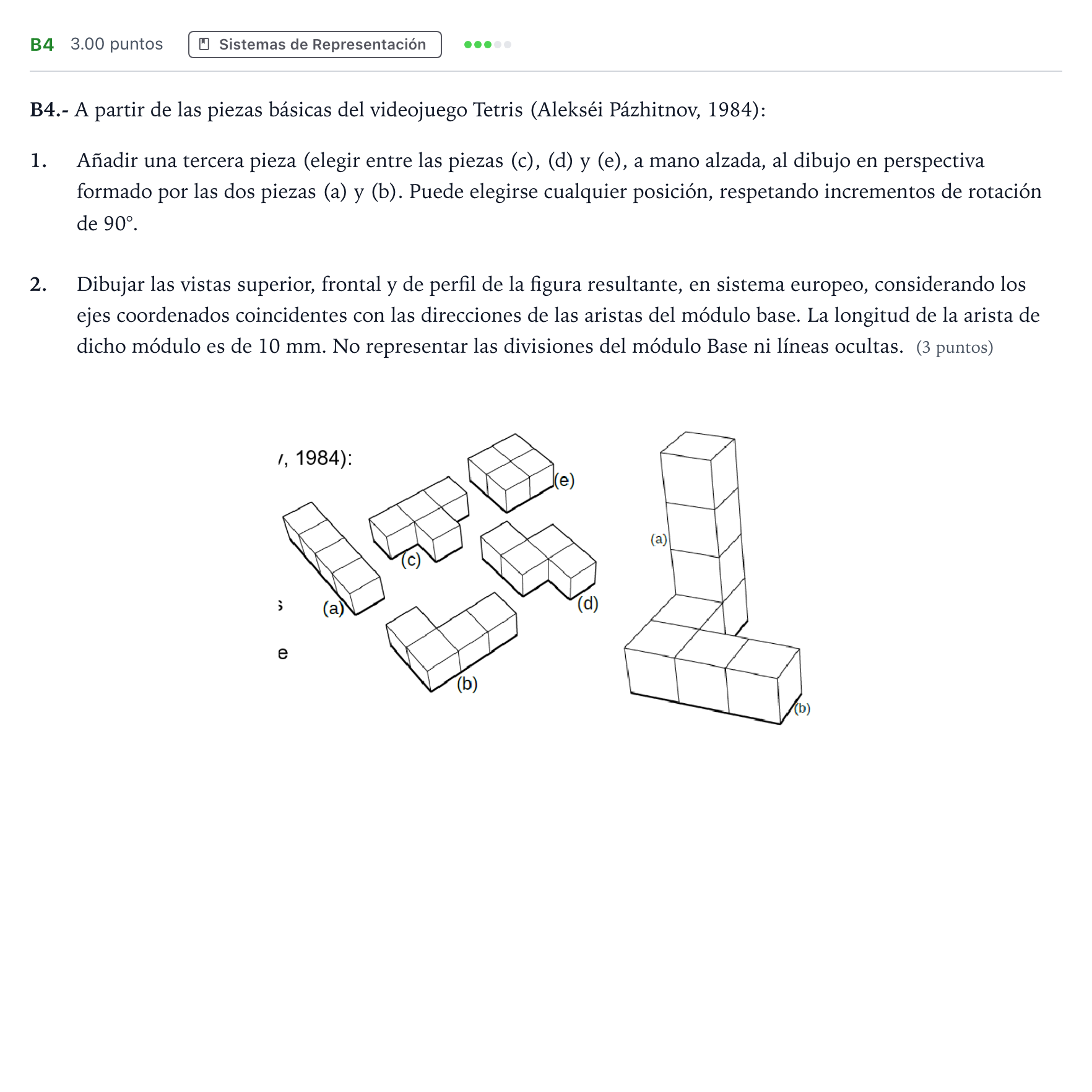

B4.- A partir de las piezas básicas del videojuego Tetris (Alekséi Pázhitnov, 1984):

1.

Añadir una tercera pieza (elegir entre las piezas (c), (d) y (e), a mano alzada, al dibujo en perspectiva formado por las dos piezas (a) y (b). Puede elegirse cualquier posición, respetando incrementos de rotación de 90°.

2.

Dibujar las vistas superior, frontal y de perfil de la figura resultante, en sistema europeo, considerando los ejes coordenados coincidentes con las direcciones de las aristas del módulo base. La longitud de la arista de dicho módulo es de 10 mm. No representar las divisiones del módulo Base ni líneas ocultas. (3 puntos)
