Ejercicio A3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria 2024

Tema: Sistemas de Representación · Del examen Ordinaria (2024)

Enunciado

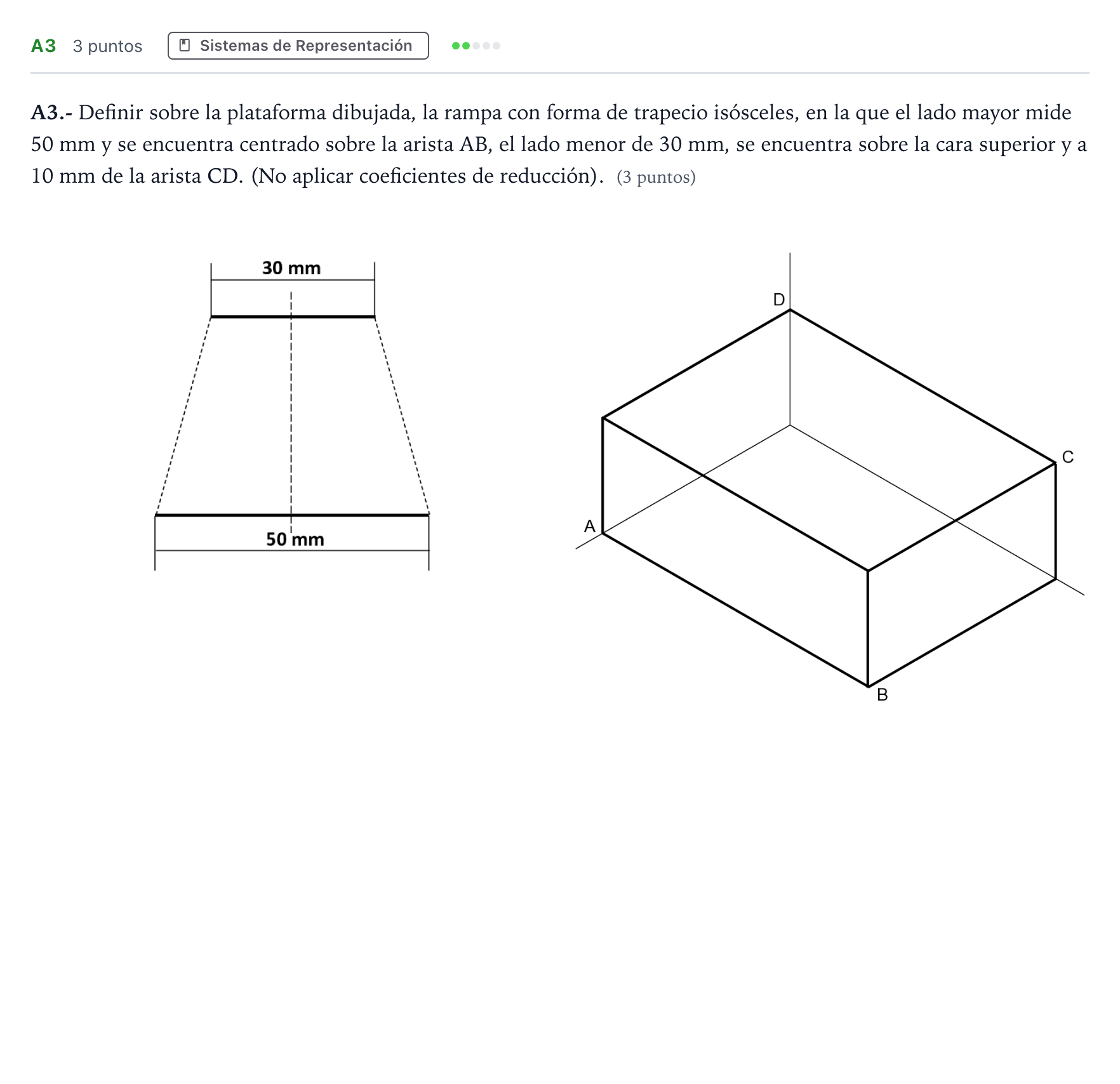

A3.- Definir sobre la plataforma dibujada, la rampa con forma de trapecio isósceles, en la que el lado mayor mide 50 mm y se encuentra centrado sobre la arista AB, el lado menor de 30 mm, se encuentra sobre la cara superior y a 10 mm de la arista CD. (No aplicar coeficientes de reducción). (3 puntos)

Enunciado: Ejercicio A3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria 2024

Solución

Según los criterios oficiales de corrección

A3.- Definir sobre la plataforma dibujada, la rampa con forma de trapecio isósceles...

Solución: Se debe localizar el lado mayor sobre la arista AB, y el lado menor sobre la superficie superior del cuerpo representado, trasladando los segmentos en la posición y dimensión correcta. El trazado coherente de las demás aristas define la sección de la rampa.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
