Ejercicio A4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Modelo 2024

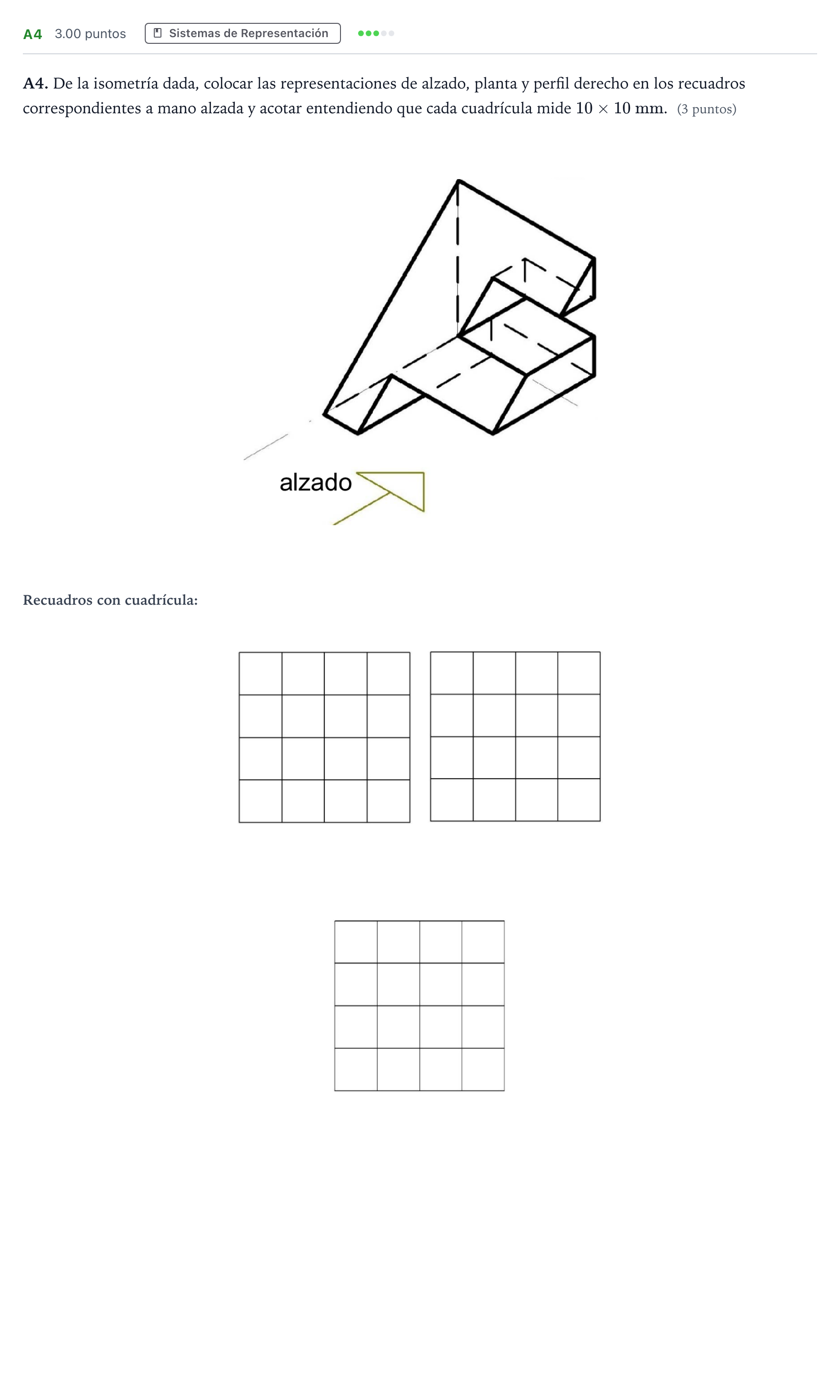

De la isometría dada, colocar las representaciones de alzado, planta y perfil derecho en los recuadros correspondientes a mano alzada y acotar entendiendo que cada cuadrícula mide 10x10mm.

Solución: - Alzado (recuadro superior derecho): vista en forma de 'E' o peine, con 4 módulos de altura y 4 de anchura. - Planta (recuadro inferior derecho, bajo el alzado): proyección horizontal que coincide en contorno aparente con la forma del alzado. - Perfil derecho (recuadro superior izquierdo): rampa inclinada diagonal dividida por las aristas de los escalones. - Acotación: cotas en milímetros según las cuadrículas (10 mm por módulo, cota total de 40 mm y parciales de 10 mm).
