Ejercicio A3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Modelo 2024

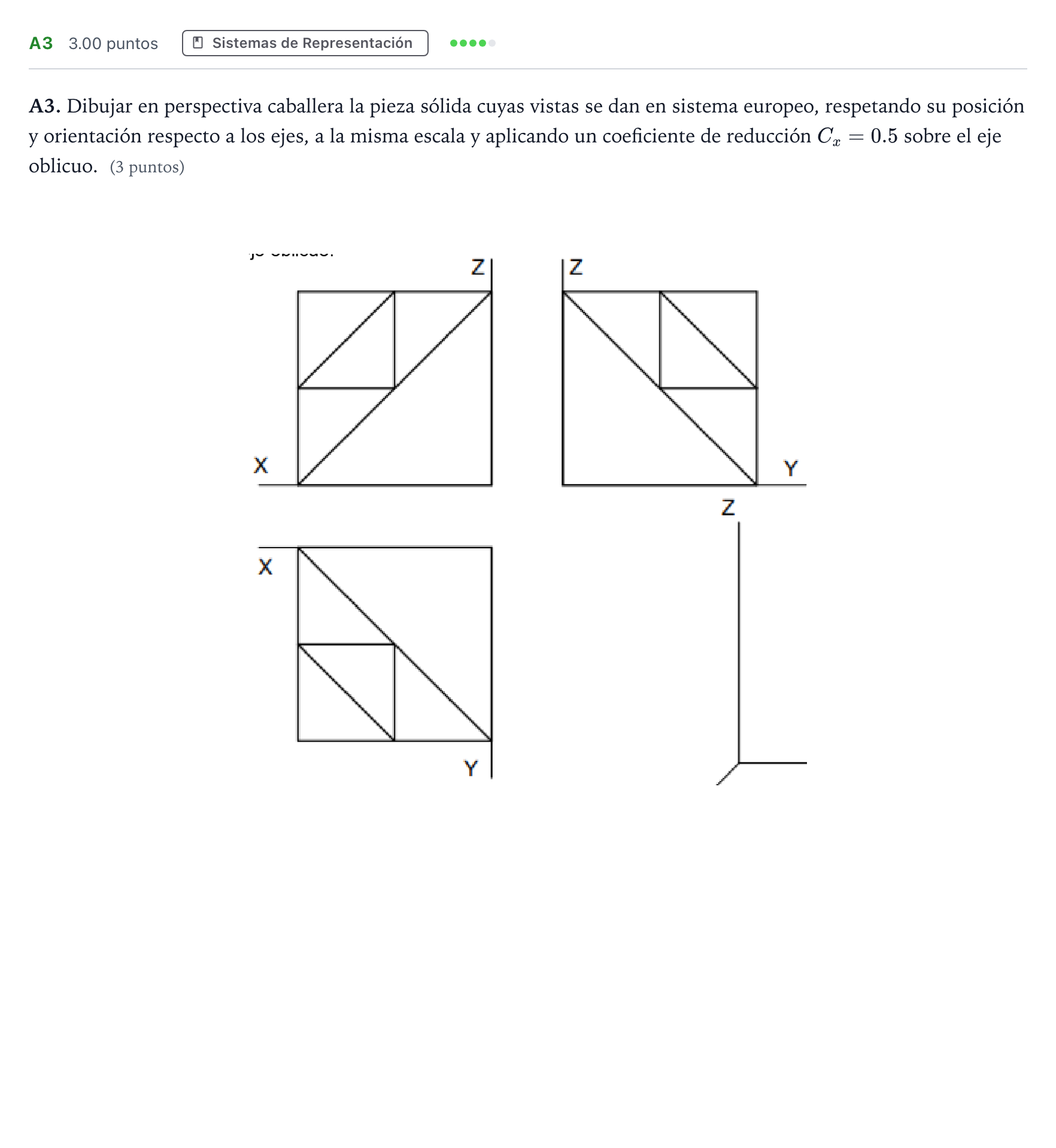

Dibujar en perspectiva caballera la pieza sólida cuyas vistas se dan en sistema europeo, respetando su posición y orientación respecto a los ejes, a la misma escala y aplicando un coeficiente de reducción Cx = 0.5 sobre el eje oblicuo.

Solución: La pieza en perspectiva caballera se inscribe en un cubo principal delimitado por los ejes $X$, $Y$, $Z$ (aplicando $C_x = 0.5$ a la profundidad sobre el eje $X$). Se sustrae el octavo correspondiente al cubo más próximo al observador y se trazan las aristas de las secciones triangulares uniendo los vértices ya determinados, formando un nicho triangular central cuyas aristas interiores son paralelas a los ejes.
