Ejercicio B1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria 2024
Tema: Normalización y Acotación · Del examen Ordinaria (2024)

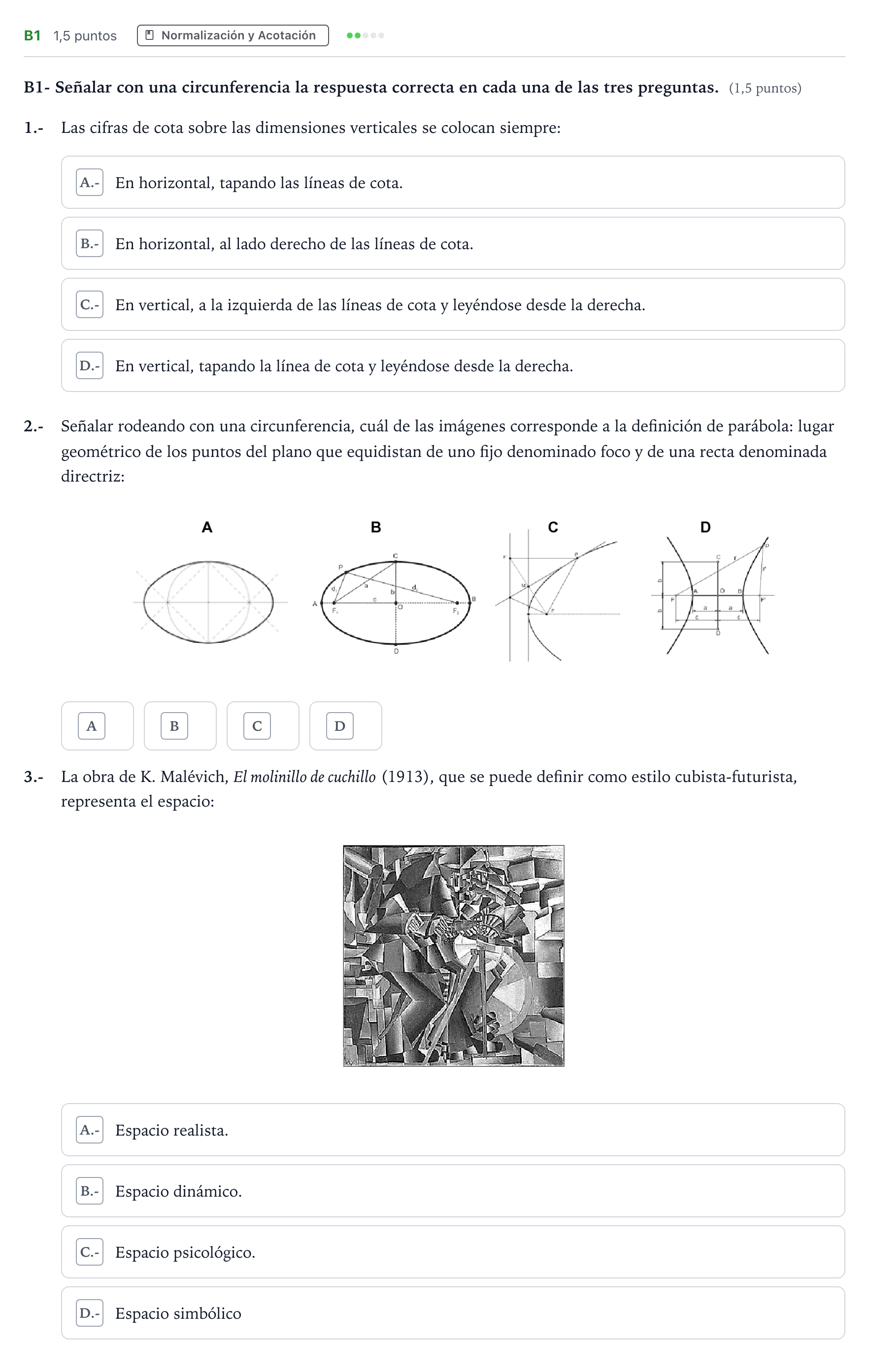

Enunciado
B1- Señalar con una circunferencia la respuesta correcta en cada una de las tres preguntas. (1,5 puntos)
1.-
Las cifras de cota sobre las dimensiones verticales se colocan siempre:
.-
2.-
Señalar rodeando con una circunferencia, cuál de las imágenes corresponde a la definición de parábola: lugar geométrico de los puntos del plano que equidistan de uno fijo denominado foco y de una recta denominada directriz:
3.-
La obra de K. Malévich, El molinillo de cuchillo (1913), que se puede definir como estilo cubista-futurista, representa el espacio:
.-
Solución
Según los criterios oficiales de corrección
1.- Las cifras de cota sobre las dimensiones verticales se colocan siempre:
Solución: C.- En vertical, a la izquierda de las líneas de cota y leyéndose desde la derecha.
2.- Señalar rodeando con una circunferencia, cuál de las imágenes corresponde a la definición de parábola: lugar geométrico de los puntos del plano que equidistan de uno fijo denominado foco y de una recta denominada directriz:
Solución: C
3.- La obra de K. Malévich, El molinillo de cuchillo (1913), que se puede definir como estilo cubista-futurista, representa el espacio:
Solución: B.- Espacio dinámico.
