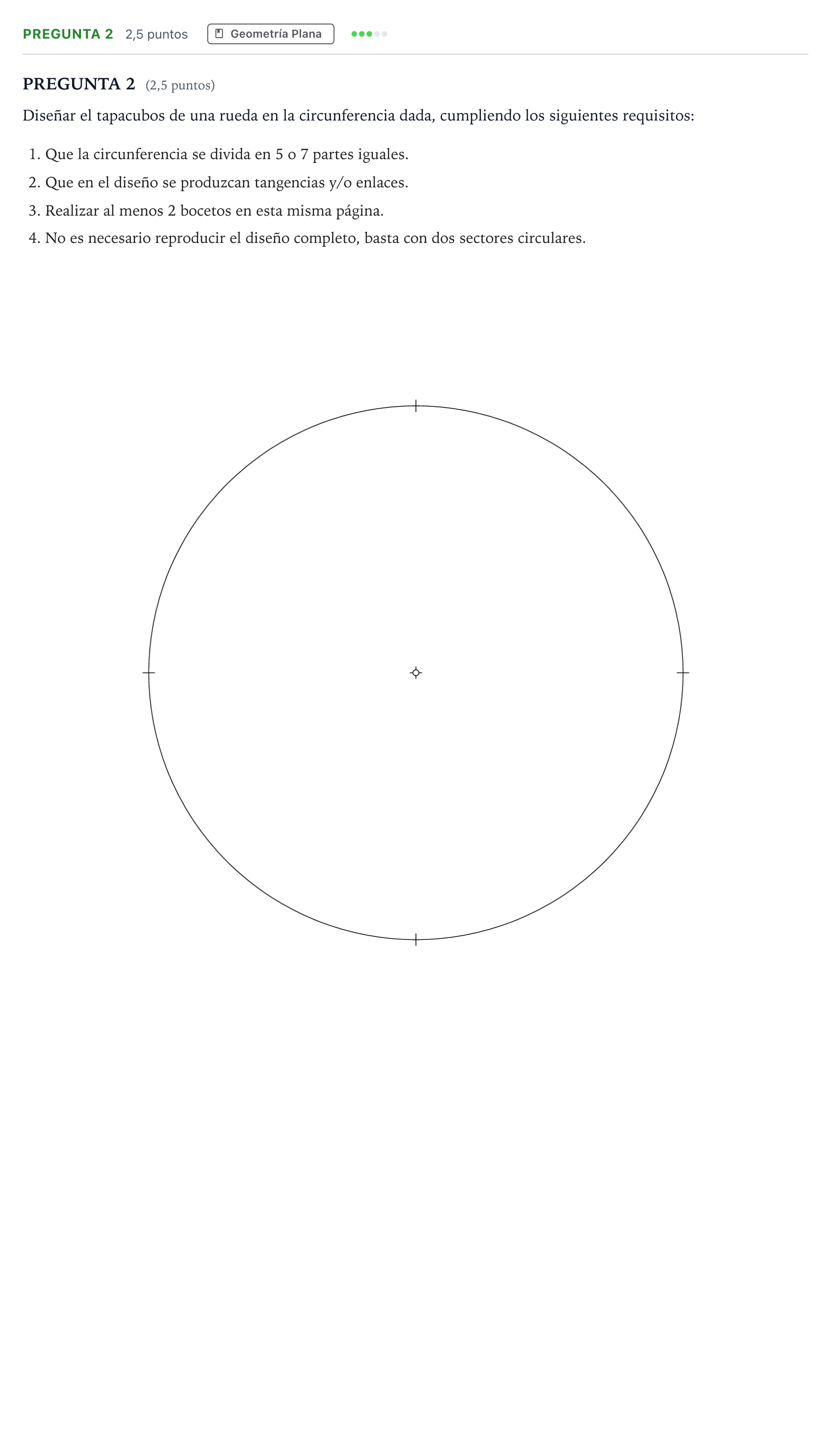

Pregunta 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño II PAU Madrid Ordinaria 2025

Diseñar el tapacubos de una rueda en la circunferencia dada, cumpliendo los siguientes requisitos: 1. Que la circunferencia se divida en 5 o 7 partes iguales. 2. Que en el diseño se produzcan tangencias y/o enlaces. 3. Realizar al menos 2 bocetos en esta misma página. 4. No es necesario reproducir el diseño completo, basta con dos sectores circulares.

Solución: Ejemplo oficial de resolución que cumple los requisitos del ejercicio: - Circunferencia exterior dividida en 5 sectores simétricos a partir del trazado geométrico correspondiente. - Trazado de circunferencias concéntricas y arcos enlazados tangentes interior y exteriormente. - Se han incluido en la parte inferior varios bocetos preliminares explorando composiciones modulares y radiales. - Dos sectores circulares quedan completamente terminados y sombreados.
