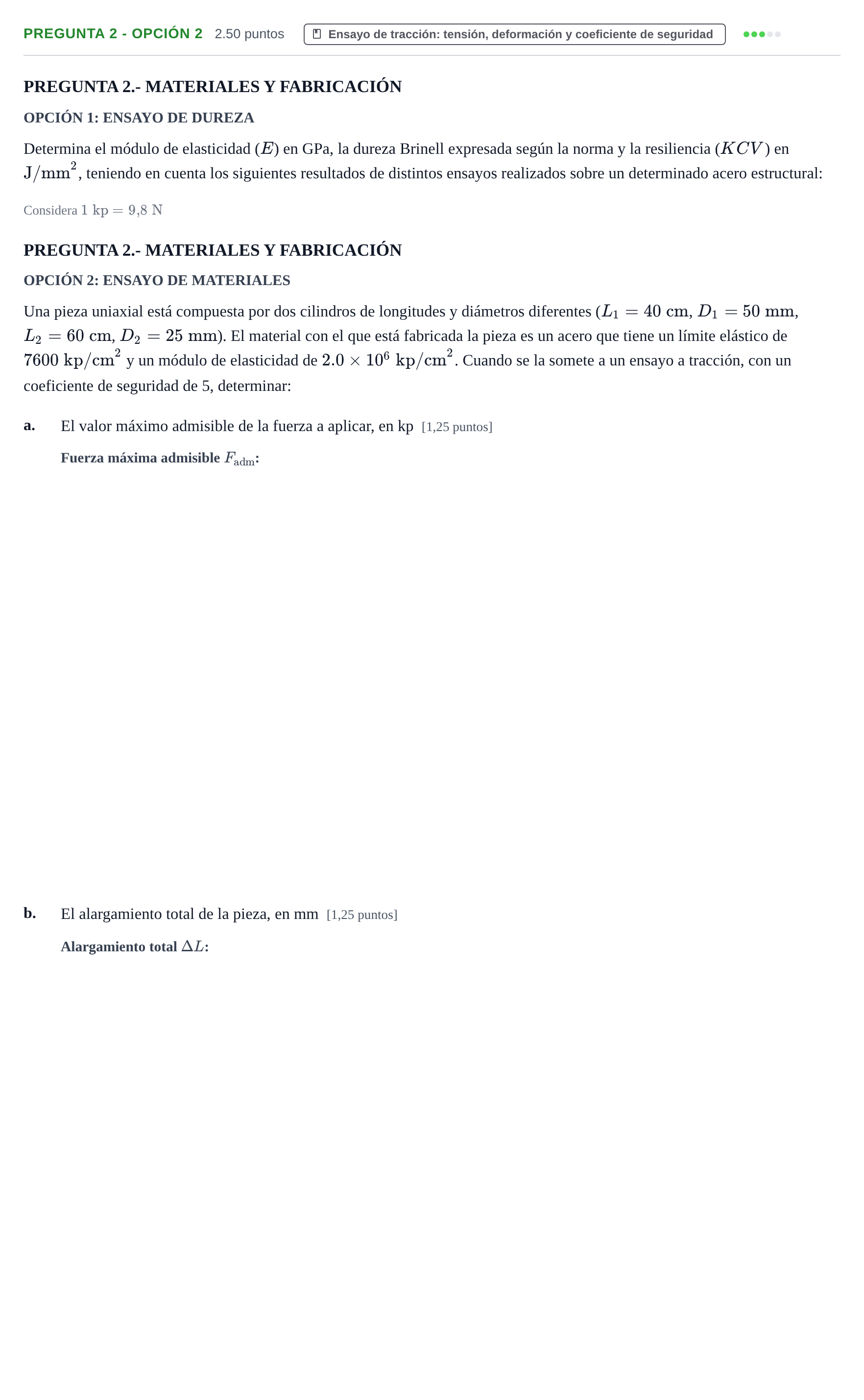

Pregunta 2 - Opción 2 · Tecnología e Ingeniería II PAU La Rioja Ordinaria 2026

PREGUNTA 2.- MATERIALES Y FABRICACIÓN

OPCIÓN 1: ENSAYO DE DUREZA

Determina el módulo de elasticidad ($E$) en GPa, la dureza Brinell expresada según la norma y la resiliencia ($KCV$) en $\text{J/mm}^2$, teniendo en cuenta los siguientes resultados de distintos ensayos realizados sobre un determinado acero estructural:

Considera $1\text{ kp} = 9{,}8\text{ N}$

PREGUNTA 2.- MATERIALES Y FABRICACIÓN

OPCIÓN 2: ENSAYO DE MATERIALES

Una pieza uniaxial está compuesta por dos cilindros de longitudes y diámetros diferentes ($L_1 = 40\text{ cm}$, $D_1 = 50\text{ mm}$, $L_2 = 60\text{ cm}$, $D_2 = 25\text{ mm}$). El material con el que está fabricada la pieza es un acero que tiene un límite elástico de $7600\text{ kp/cm}^2$ y un módulo de elasticidad de $2.0\times 10^6\text{ kp/cm}^2$. Cuando se la somete a un ensayo a tracción, con un coeficiente de seguridad de 5, determinar:

a.

El valor máximo admisible de la fuerza a aplicar, en kp [1,25 puntos]

b.

El alargamiento total de la pieza, en mm [1,25 puntos]
