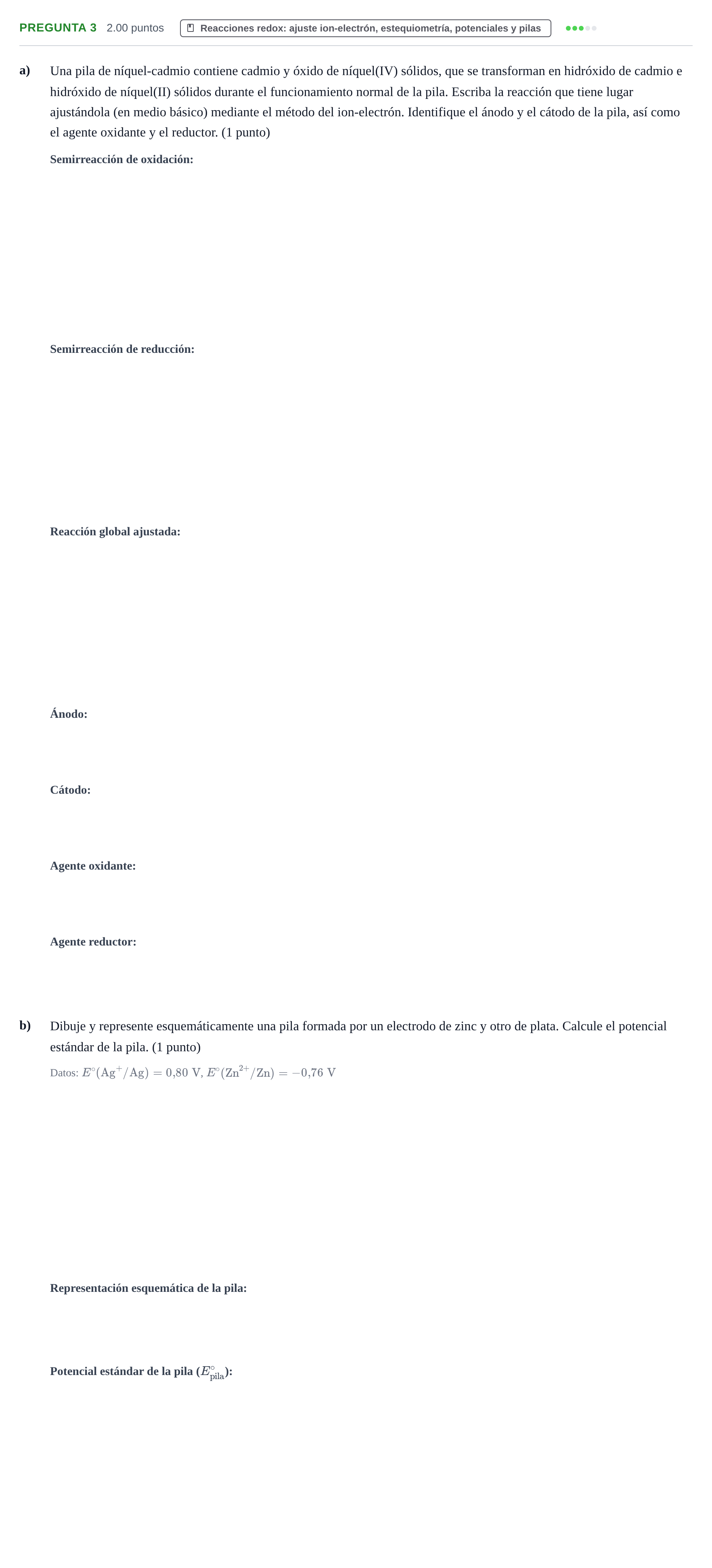

Pregunta 3 · Química PAU La Rioja Extraordinaria 2022

b) Dibuje y represente esquemáticamente una pila formada por un electrodo de zinc y otro de plata.

Solución: El esquema de la pila debe incluir: - Semipila anódica (izquierda): electrodo de $\text{Zn (s)}$ sumergido en una disolución acuosa de iones $\text{Zn}^{2+}$ (por ejemplo, $\text{ZnSO}_4\ 1\text{ M}$), con signo negativo (ánodo). - Semipila catódica (derecha): electrodo de $\text{Ag (s)}$ sumergido en una disolución acuosa de iones $\text{Ag}^+$ (por ejemplo, $\text{AgNO}_3\ 1\text{ M}$), con signo positivo (cátodo). - Circuito externo: hilo conductor que conecta ambos electrodos a través de un voltímetro, con flujo de electrones desde el ánodo de $\text{Zn}$ hacia el cátodo de $\text{Ag}$. - Puente salino: tubo que conecta ambas disoluciones con un electrolito inerte (ej. $\text{KNO}_3$ o $\text{KCl}$), indicando el movimiento de aniones hacia el ánodo y de cationes hacia el cátodo.

a) Escriba la semirreacción de oxidación.

Solución: Cd + 2 OH^- -> Cd(OH)2 + 2 e^-

a) Escriba la semirreacción de reducción.

Solución: NiO2 + 2 H2O + 2 e^- -> Ni(OH)2 + 2 OH^-

a) Escriba la reacción global ajustada.

Solución: Cd + NiO2 + 2 H2O -> Cd(OH)2 + Ni(OH)2

a) Identifique el ánodo de la pila.

Solución: Cd / Cadmio / Electrodo de cadmio
