Pregunta 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU La Rioja Extraordinaria 2025
Tema: Formas geométricas en diseños y obras: enlaces, tangencias y cónicas a escala · Del examen Extraordinaria (2025)

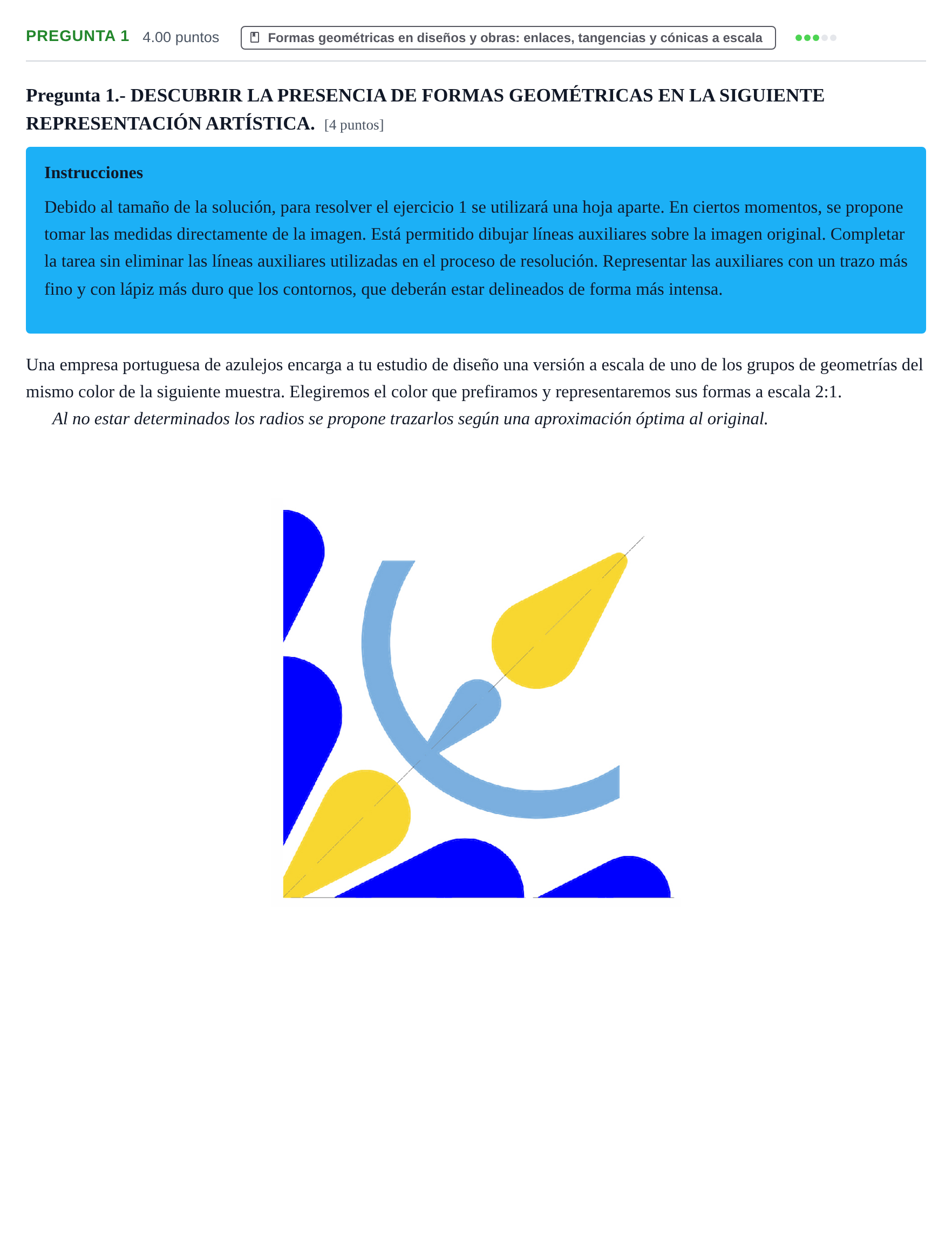

Enunciado
Pregunta 1.- DESCUBRIR LA PRESENCIA DE FORMAS GEOMÉTRICAS EN LA SIGUIENTE REPRESENTACIÓN ARTÍSTICA. [4 puntos]
Instrucciones
Debido al tamaño de la solución, para resolver el ejercicio 1 se utilizará una hoja aparte. En ciertos momentos, se propone tomar las medidas directamente de la imagen. Está permitido dibujar líneas auxiliares sobre la imagen original. Completar la tarea sin eliminar las líneas auxiliares utilizadas en el proceso de resolución. Representar las auxiliares con un trazo más fino y con lápiz más duro que los contornos, que deberán estar delineados de forma más intensa.
Una empresa portuguesa de azulejos encarga a tu estudio de diseño una versión a escala de uno de los grupos de geometrías del mismo color de la siguiente muestra. Elegiremos el color que prefiramos y representaremos sus formas a escala 2:1.
Al no estar determinados los radios se propone trazarlos según una aproximación óptima al original.
Solución
Solución de AprenAI (no es la oficial)
Pregunta 1.- DESCUBRIR LA PRESENCIA DE FORMAS GEOMÉTRICAS EN LA SIGUIENTE REPRESENTACIÓN ARTÍSTICA. Elegiremos el color que prefiramos y representaremos sus formas a escala 2:1.
Solución: Reproducción a escala 2:1 del conjunto de formas geométricas del color elegido (azul oscuro, azul claro o amarillo): - Trazado geométrico: Localización precisa de los centros de los arcos, radios y puntos de tangencia/enlace. - Aplicación de la escala 2:1: Todas las dimensiones lineales reproducidas exactamente al doble de las medidas tomadas del original. - Conservación de auxiliares: Líneas de construcción, ejes y centros trazados con línea fina y continua. - Acabado: Contornos finales correctamente definidos con trazo más grueso o intenso.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
