Pregunta A1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU La Rioja Extraordinaria 2024

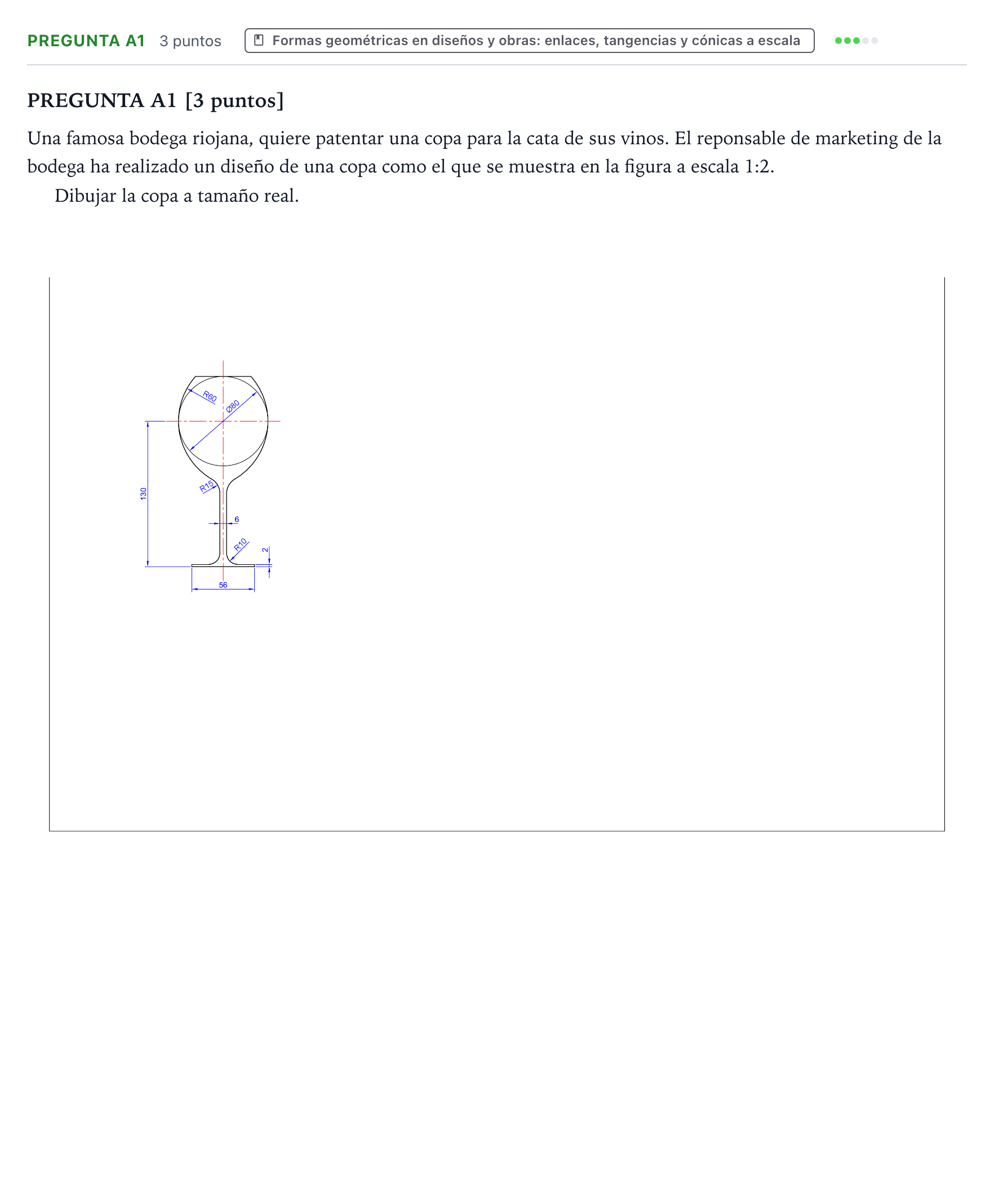

Dibujar la copa a tamaño real.

Solución: Trazado geométrico a escala 1:1 de la copa para cata de vinos (las cotas del enunciado son medidas reales): - Eje de simetría vertical y eje horizontal del cáliz a $130\text{ mm}$ de la base. - Base de $56\text{ mm}$ ($28\text{ mm}$ a cada lado del eje) y grosor $2\text{ mm}$. - Fuste vertical centrado de anchura $6\text{ mm}$ ($3\text{ mm}$ a cada lado del eje). - Enlaces base-fuste con arcos $R10\text{ mm}$ tangentes a la cara superior de la base y al fuste. - Circunferencia auxiliar $\varnothing 80\text{ mm}$ centrada en el cruce de ejes. - Perfil del cáliz con arcos $R60\text{ mm}$: centros sobre el eje horizontal a $20\text{ mm}$ del eje vertical, en el lado opuesto a cada perfil; cada arco es tangente interiormente a la $\varnothing 80$ en un extremo del diámetro horizontal. Por arriba el cáliz se corta con una recta horizontal. - Enlaces fuste-cáliz con arcos $R15\text{ mm}$ tangentes al fuste y al arco $R60$ (tangencia exterior). Sus centros están en la paralela al fuste a $15\text{ mm}$ y en el arco de radio $60+15=75\text{ mm}$ concéntrico al $R60$. - Se indican los centros de todos los arcos y los puntos de tangencia.
