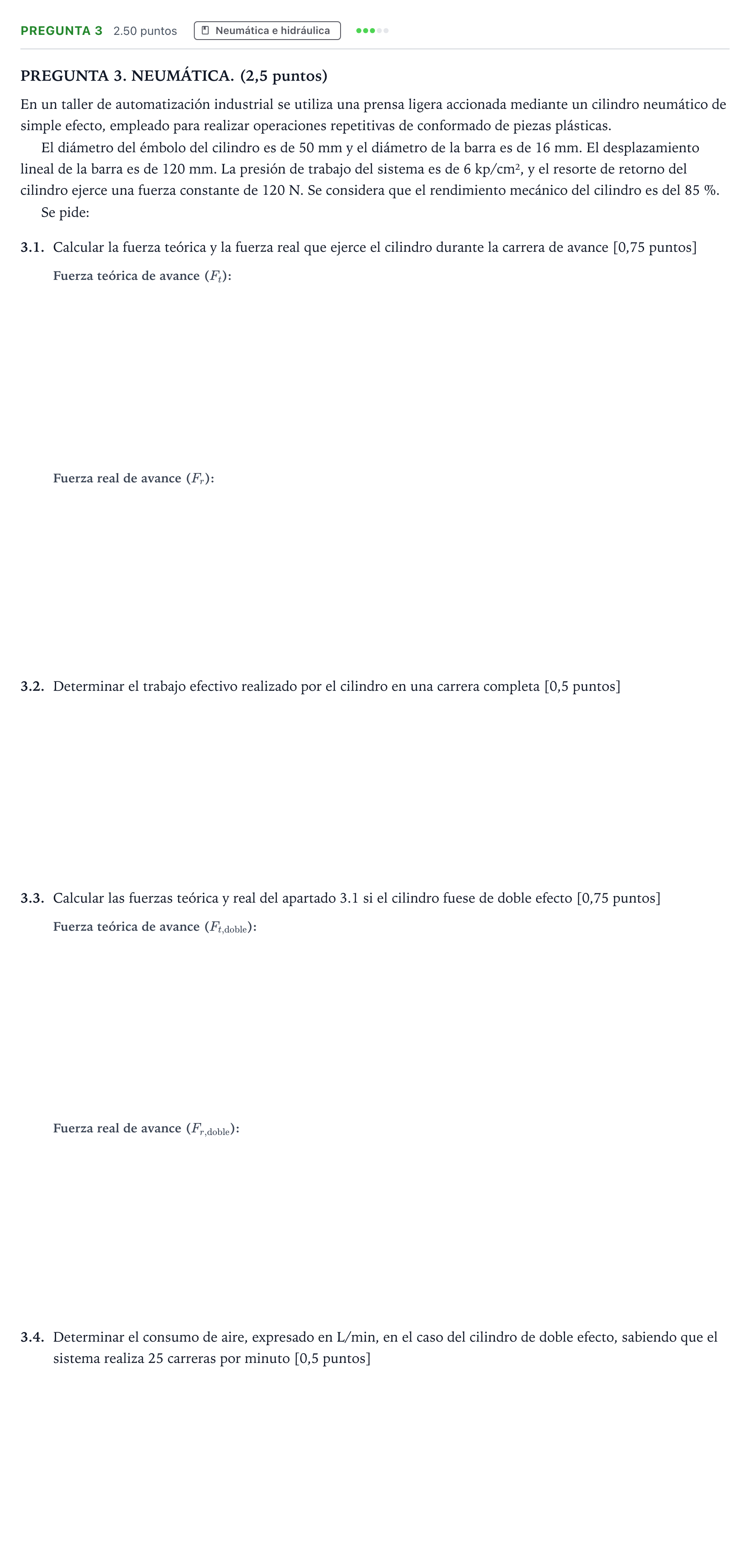

Pregunta 3 · Tecnología e Ingeniería II PAU Galicia Extraordinaria 2026

PREGUNTA 3. NEUMÁTICA. (2,5 puntos)

En un taller de automatización industrial se utiliza una prensa ligera accionada mediante un cilindro neumático de simple efecto, empleado para realizar operaciones repetitivas de conformado de piezas plásticas.

El diámetro del émbolo del cilindro es de 50 mm y el diámetro de la barra es de 16 mm. El desplazamiento lineal de la barra es de 120 mm. La presión de trabajo del sistema es de 6 kp/cm², y el resorte de retorno del cilindro ejerce una fuerza constante de 120 N. Se considera que el rendimiento mecánico del cilindro es del 85 %.

Se pide:

3.1.

Calcular la fuerza teórica y la fuerza real que ejerce el cilindro durante la carrera de avance [0,75 puntos]

3.2.

Determinar el trabajo efectivo realizado por el cilindro en una carrera completa [0,5 puntos]

3.3.

Calcular las fuerzas teórica y real del apartado 3.1 si el cilindro fuese de doble efecto [0,75 puntos]

3.4.

Determinar el consumo de aire, expresado en L/min, en el caso del cilindro de doble efecto, sabiendo que el sistema realiza 25 carreras por minuto [0,5 puntos]
