Pregunta 4 · Tecnología e Ingeniería II PAU Galicia Extraordinaria 2024

Tema: Neumática e hidráulica · Del examen Extraordinaria (2024)

Enunciado

PREGUNTA 4. (2 puntos)

Un cilindro de simple efecto utiliza un volumen de aire de 6 000 cm36\,000\text{ cm}^3 por ciclo y una presión de 6 bar6\text{ bar}. Su carrera es de 30 cm30\text{ cm}. Calcule:

4.1.

El consumo (l/minl/\text{min}) de aire si efectúa 15 ciclos15\text{ ciclos} por minuto.

4.2.

El diámetro del cilindro (cm\text{cm}).

4.3.

La potencia desarrollada en cada ciclo de trabajo.

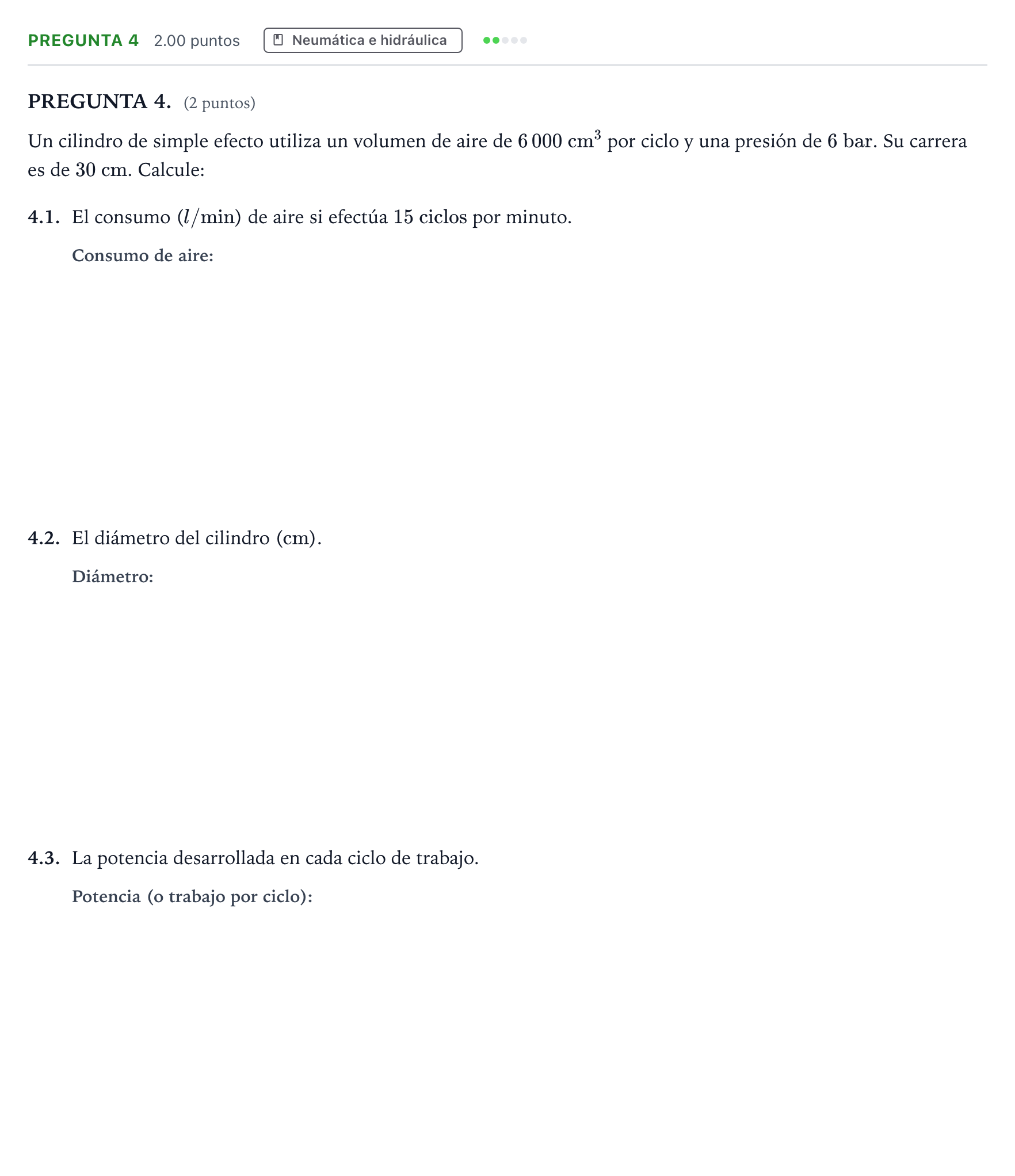

Enunciado: Pregunta 4 · Tecnología e Ingeniería II PAU Galicia Extraordinaria 2024

Solución

Según los criterios oficiales de corrección

4.1. El consumo (l/min) de aire si efectúa 15 ciclos por minuto.

Solución: 90 l/min90\text{ l/min}

4.2. El diámetro del cilindro (cm).

Solución: 15,96 cm15{,}96\text{ cm} / 0,16 m0{,}16\text{ m} / 159,6 mm159{,}6\text{ mm}

4.3. La potencia desarrollada en cada ciclo de trabajo.

Solución: 3600 J3600\text{ J} / 3,6 kJ3{,}6\text{ kJ} / 900 W900\text{ W}
