Pregunta 7 · Tecnología e Ingeniería II PAU Galicia Ordinaria 2024

Enunciado

PREGUNTA 7. (2 puntos)

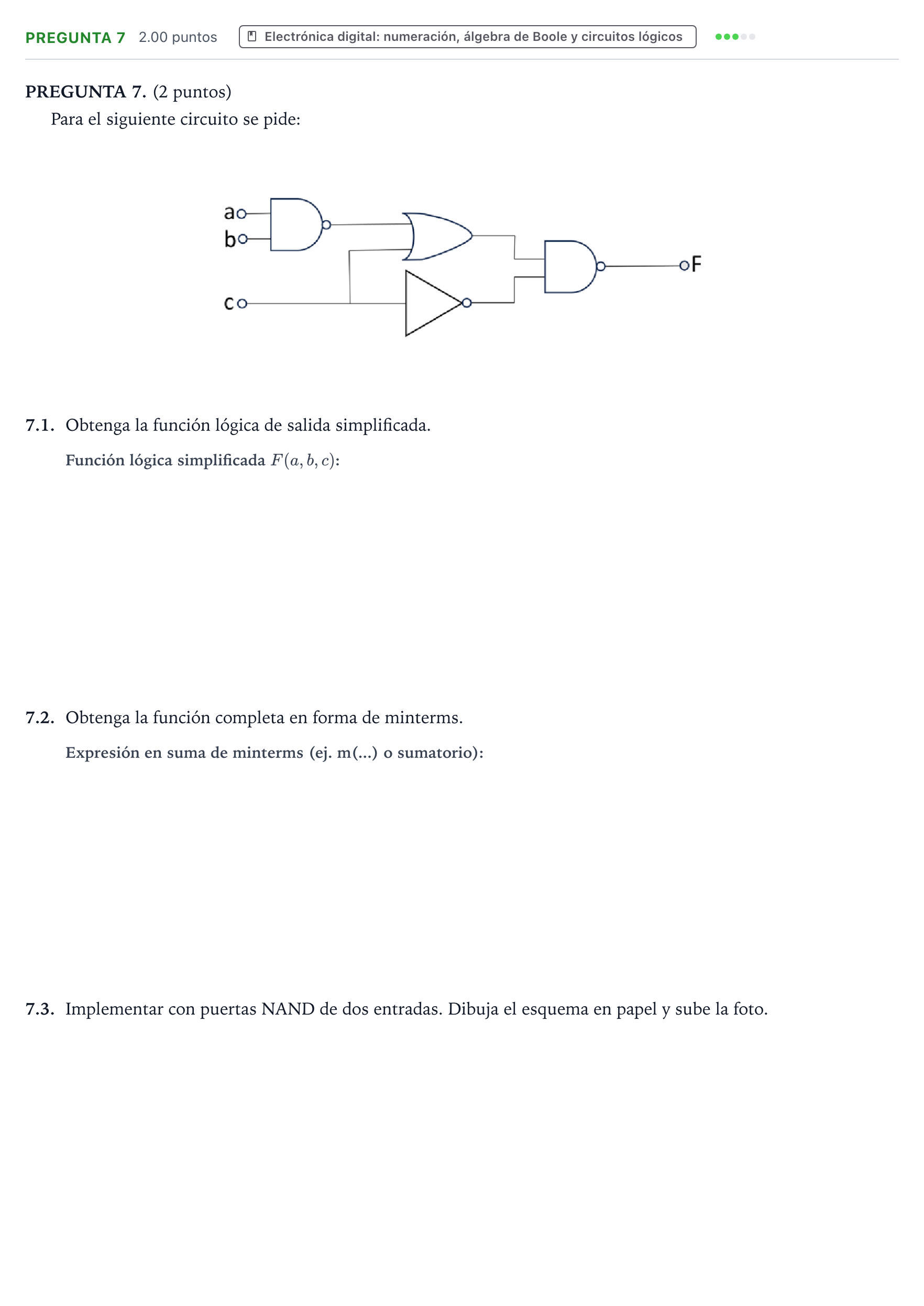

Para el siguiente circuito se pide:

7.1.

Obtenga la función lógica de salida simplificada.

7.2.

Obtenga la función completa en forma de minterms.

7.3.

Implementar con puertas NAND de dos entradas. Dibuja el esquema en papel y sube la foto.

Enunciado: Pregunta 7 · Tecnología e Ingeniería II PAU Galicia Ordinaria 2024

Solución de AprenAI (no es la oficial)

7.1. Obtenga la función lógica de salida simplificada.

Solución: $F = a \cdot b + c$

7.2. Obtenga la función completa en forma de minterms.

Solución: $\sum m(1, 3, 5, 6, 7)$ / $m_1 + m_3 + m_5 + m_6 + m_7$ / $\bar{a}\bar{b}c + \bar{a}bc + a\bar{b}c + ab\bar{c} + abc$
