Pregunta 6 · Tecnología e Ingeniería II PAU Galicia Extraordinaria 2024

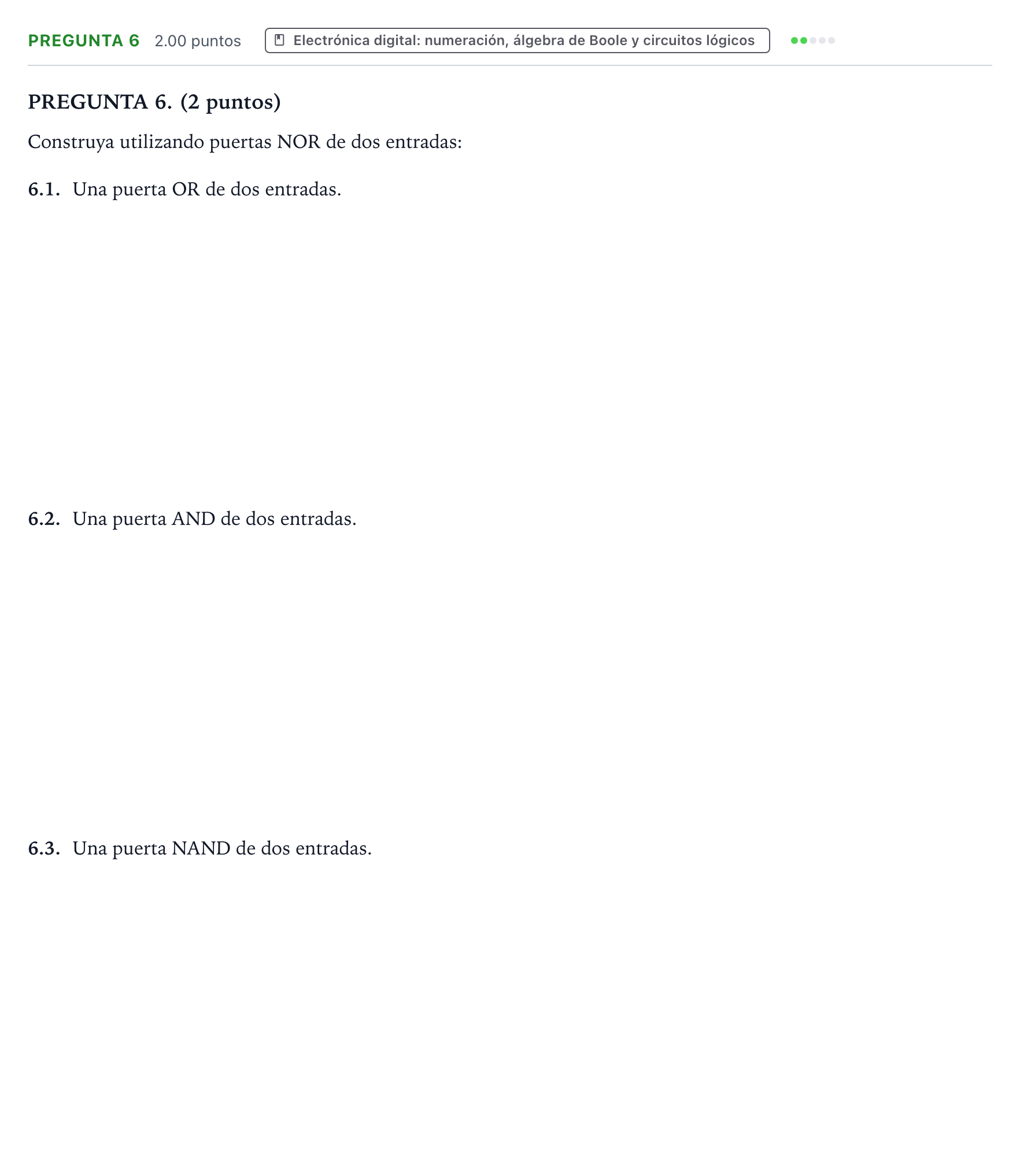

Construya utilizando puertas NOR de dos entradas: 6.1. Una puerta OR de dos entradas; 6.2. Una puerta AND de dos entradas; 6.3. Una puerta NAND de dos entradas.

Solución: 6.1. Puerta OR: Se necesitan 2 puertas NOR. La primera recibe las entradas $A$ y $B$, dando $\overline{A+B}$. Su salida se conecta a las dos entradas unidas de una segunda puerta NOR (actuando como inversor NOT), obteniendo $\overline{\overline{A+B}} = A+B$. 6.2. Puerta AND: Se necesitan 3 puertas NOR. Se invierte $A$ con una puerta NOR (entradas unidas) dando $\overline{A}$, y se invierte $B$ con otra puerta NOR dando $\overline{B}$. Las salidas $\overline{A}$ y $\overline{B}$ entran a una tercera puerta NOR: $\overline{\overline{A} + \overline{B}} = \overline{\overline{A}} \cdot \overline{\overline{B}} = A \cdot B$. 6.3. Puerta NAND: Se necesitan 4 puertas NOR. Corresponde a la estructura de la puerta AND (3 puertas NOR) seguida de una cuarta puerta NOR como inversor NOT: $\overline{A \cdot B}$.
