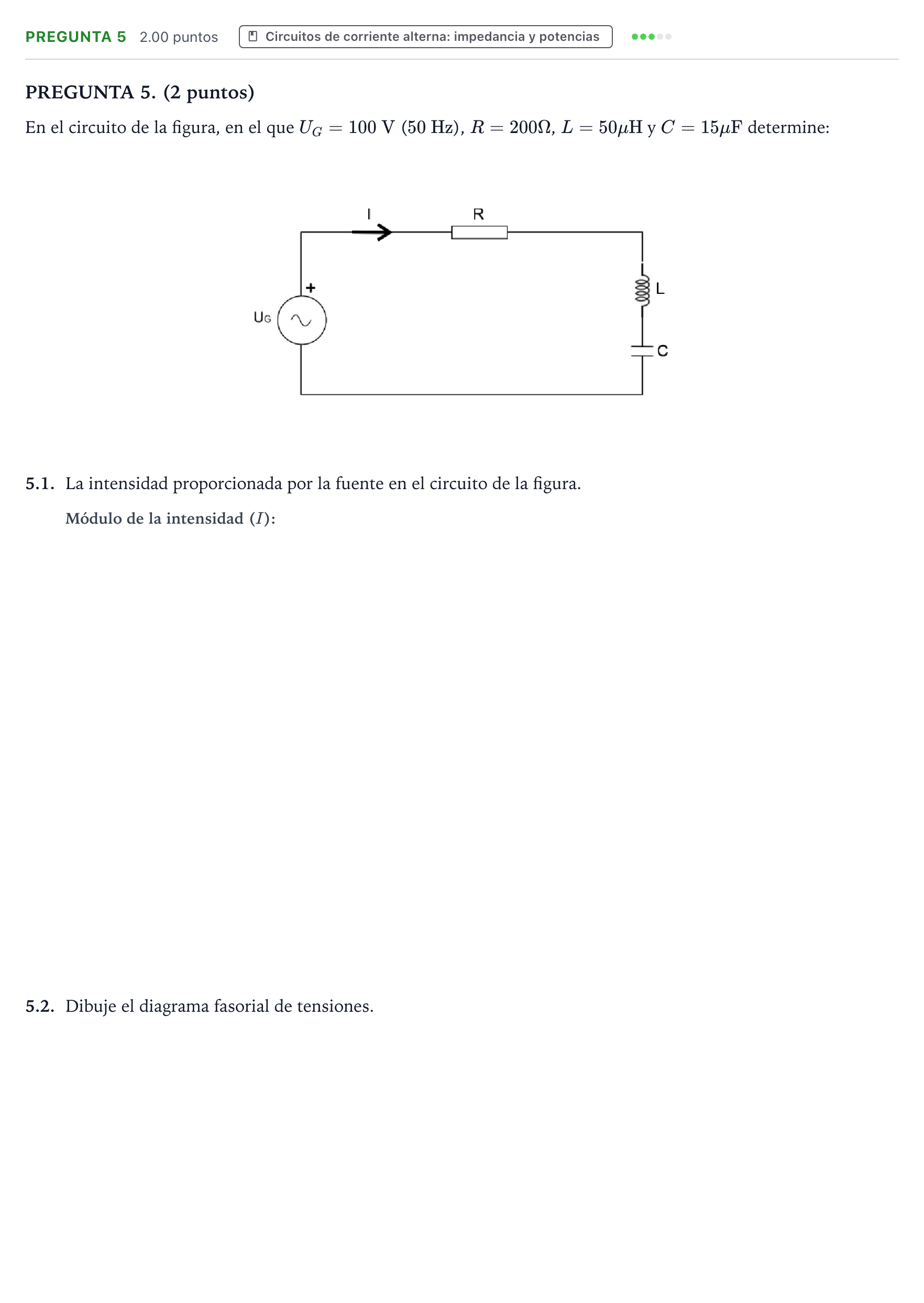

Pregunta 5 · Tecnología e Ingeniería II PAU Galicia Ordinaria 2024

5.1. La intensidad proporcionada por la fuente en el circuito de la figura.

Solución: $0{,}343\text{ A} / 343\text{ mA}$

5.2. Dibuje el diagrama fasorial de tensiones.

Solución: Diagrama fasorial con la corriente $I$ tomada como referencia horizontal (eje real positivo): - $\vec{U}_R$ en fase con $\vec{I}$ (horizontal hacia la derecha). - $\vec{U}_L$ adelantada $90^\circ$ respecto a $\vec{I}$ (vertical hacia arriba, de módulo muy pequeño ya que $X_L \ll R$). - $\vec{U}_C$ retrasada $90^\circ$ respecto a $\vec{I}$ (vertical hacia abajo, de módulo mayor que $\vec{U}_L$). - $\vec{U}_G = \vec{U}_R + \vec{U}_L + \vec{U}_C$ retrasada un ángulo $\varphi = \arctan\left(\frac{X_L - X_C}{R}\right) \approx -46{,}7^\circ$ respecto a $\vec{I}$ (circuito netamente capacitivo, la tensión de la fuente va en el cuarto cuadrante respecto a la corriente).
