Pregunta 4.1 · Dibujo técnico II PAU Galicia Ordinaria 2026

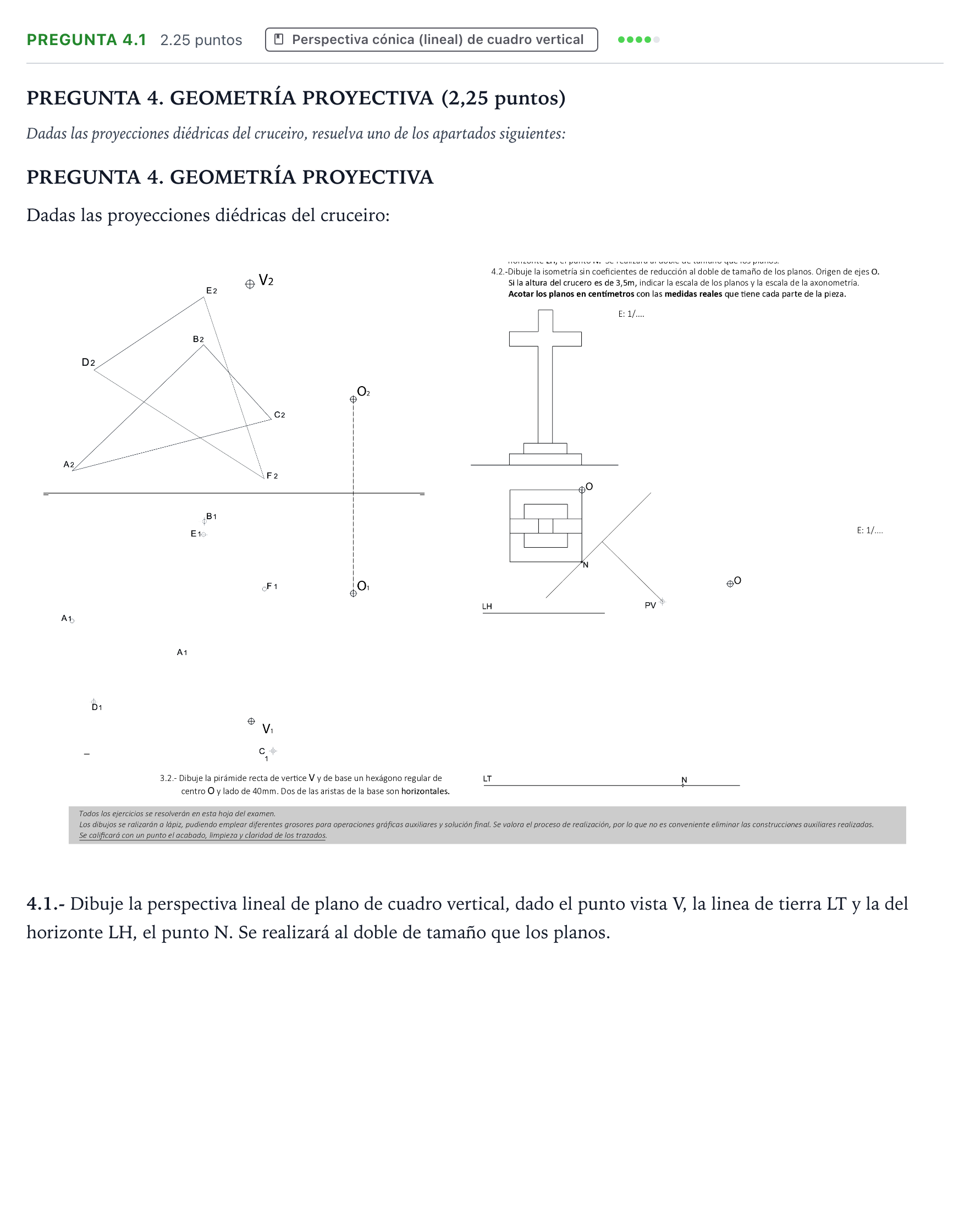

4.1.- Dibuje la perspectiva lineal de plano de cuadro vertical, dado el punto vista V, la linea de tierra LT y la del horizonte LH, el punto N. Se realizará al doble de tamaño que los planos.

Solución: Trazado completo de la perspectiva cónica frontal/oblicua: 1. Determinación de los puntos de fuga sobre la línea de horizonte (LH) a partir del punto de vista $PV$ y las orientaciones de las aristas del cruceiro respecto al plano del cuadro que pasa por $N$. 2. Fuga de la base y peldaños escalonados escalados al doble ($2:1$). 3. Levantamiento de alturas sobre la vertical de medición situada en el punto de contacto $N$ y fuga correspondiente. 4. Representación del fuste, cruz y remates con correcta visibilidad de las aristas.
