Pregunta 4.1 · Dibujo técnico II PAU Galicia Extraordinaria 2026

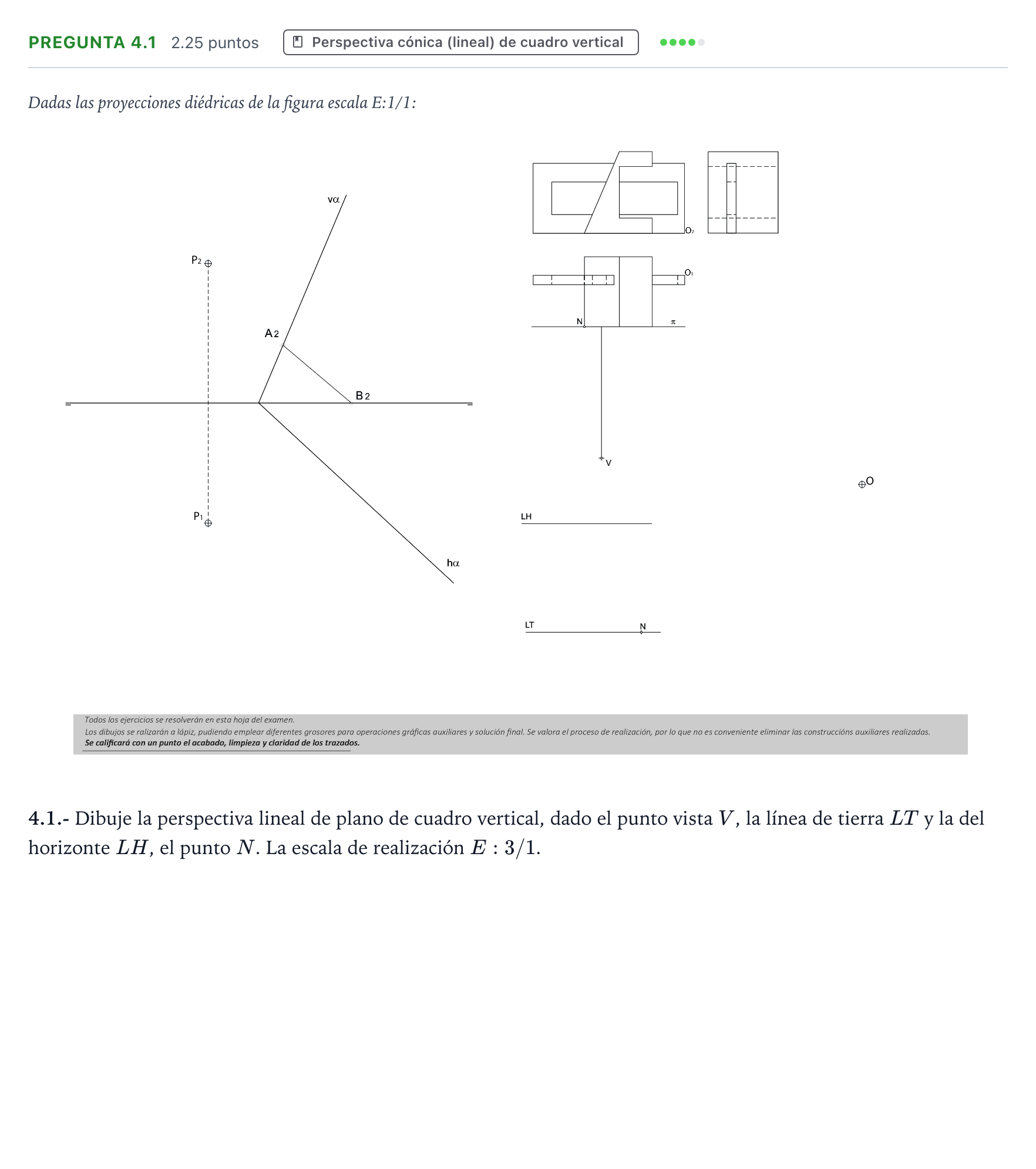

4.1.- Dibuje la perspectiva lineal de plano de cuadro vertical, dado el punto vista V, la linea de tierra LT y la del horizonte LH, el punto N. La escala de realización E:3/1

Solución: Representación en perspectiva cónica frontal/oblicua a escala 3:1 de la pieza: 1. Trazados auxiliares: determinación del punto principal $P$, puntos de fuga y puntos métricos o puntos de fuga de diagonales a partir de $V$. 2. Proyección en planta sobre la línea de tierra multiplicando las dimensiones por 3. 3. Levantamiento de las alturas sobre el plano del cuadro y fuga al punto de fuga correspondiente. 4. Trazado de las aristas vistas y ocultas de la pieza.
