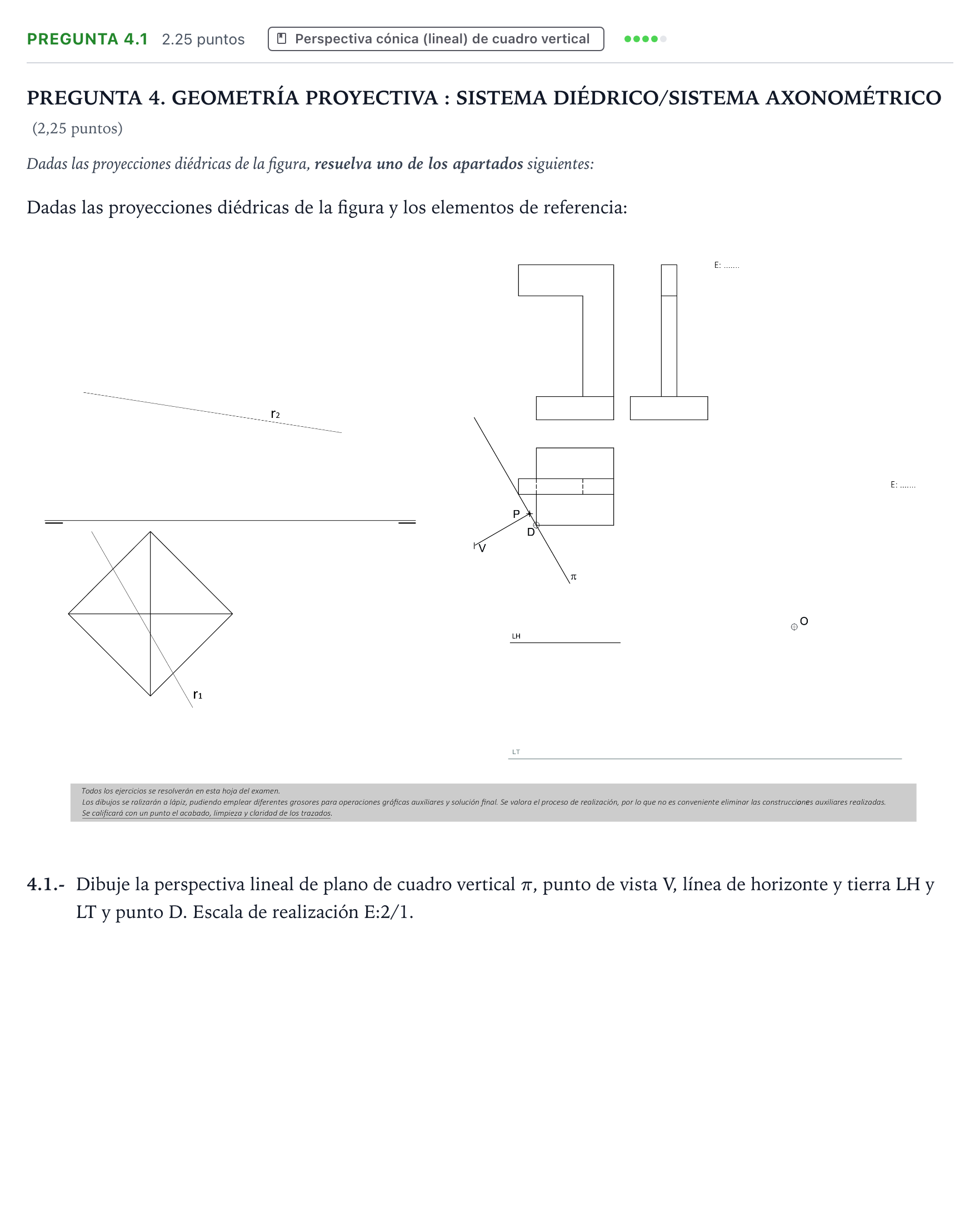

Pregunta 4.1 · Dibujo técnico II PAU Galicia Extraordinaria 2025

4.1.- Dibuje la perspectiva lineal de plano de cuadro vertical π, punto de vista V, línea de horizonte y tierra LH y LT y punto D. Escala de realización E:2/1.

Solución: 1. Determinación de los elementos del sistema cónico: - Situación del punto principal $P$ y de los puntos de fuga de las direcciones principales de las aristas de la pieza proyectadas sobre el plano del cuadro $\pi$. - Determinación de los puntos métricos o puntos de distancia $D$. 2. Perspectiva de la planta y alturas (escala 2:1): - Situar la traza de la planta en la LT y fugar hacia los puntos de fuga correspondientes. - Aplicar las medidas ampliadas a escala 2:1 desde los puntos métricos o desde los puntos de corte con el plano del cuadro. - Levantar las alturas reales multiplicadas por el factor 2 sobre la línea de tierra en los puntos de contacto con el plano del cuadro y fugarlas para obtener el volumen completo de la pieza.
