Pregunta 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Galicia Ordinaria 2026

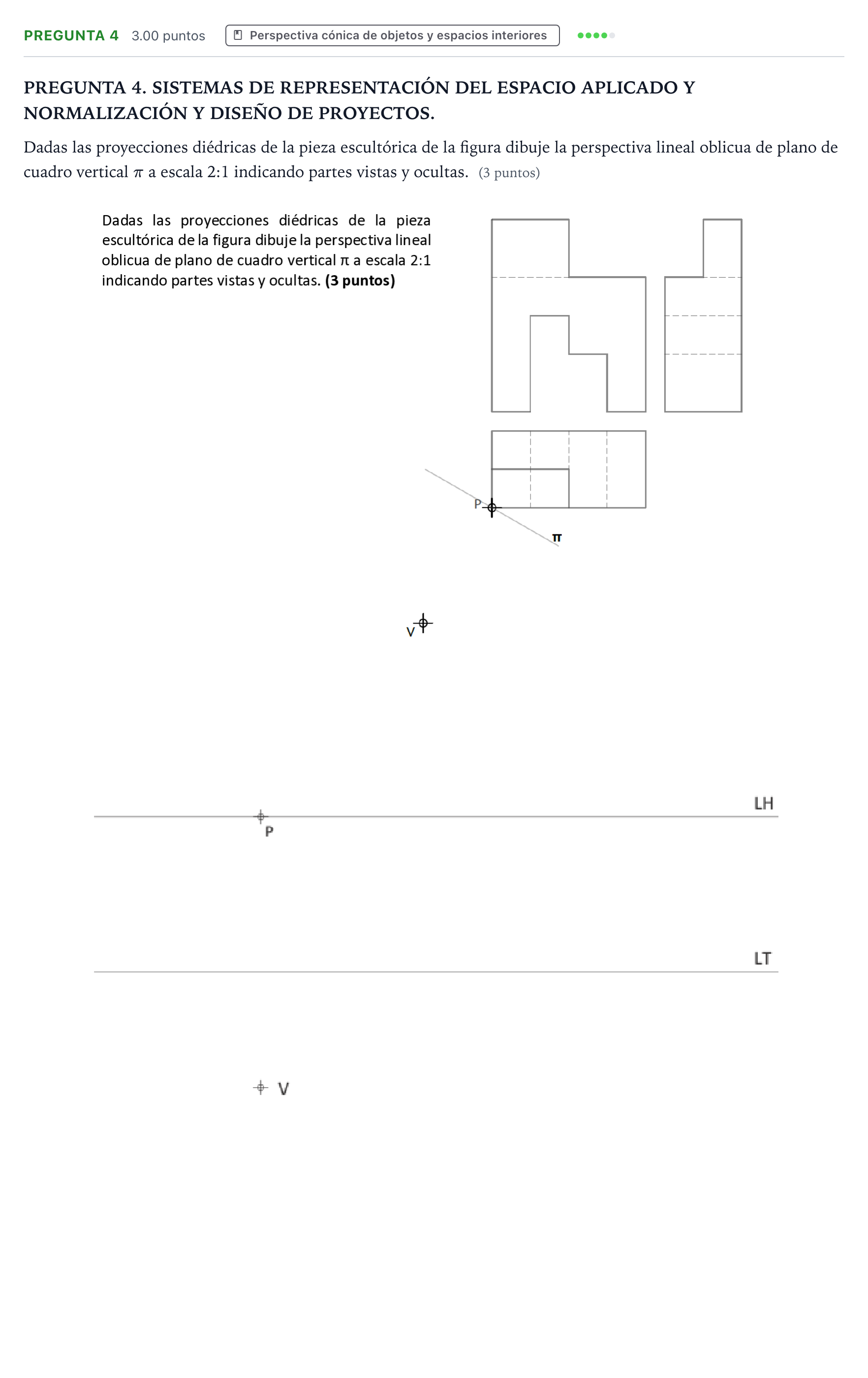

Dadas las proyecciones diédricas de la pieza escultórica de la figura dibuje la perspectiva lineal oblicua de plano de cuadro vertical $\pi$ a escala 2:1 indicando partes vistas y ocultas.

Solución: Perspectiva lineal oblicua completa de la pieza escultórica a escala 2:1, trazada a partir de los puntos de fuga $F_1, F_2$ y métricos $M_1, M_2$, con representación correcta de aristas vistas y discontinuas (ocultas).
