Pregunta 1 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Galicia Ordinaria 2024
Tema: Perspectiva cónica de objetos y espacios interiores · Del examen Ordinaria (2024)
Enunciado
PREGUNTA 1.

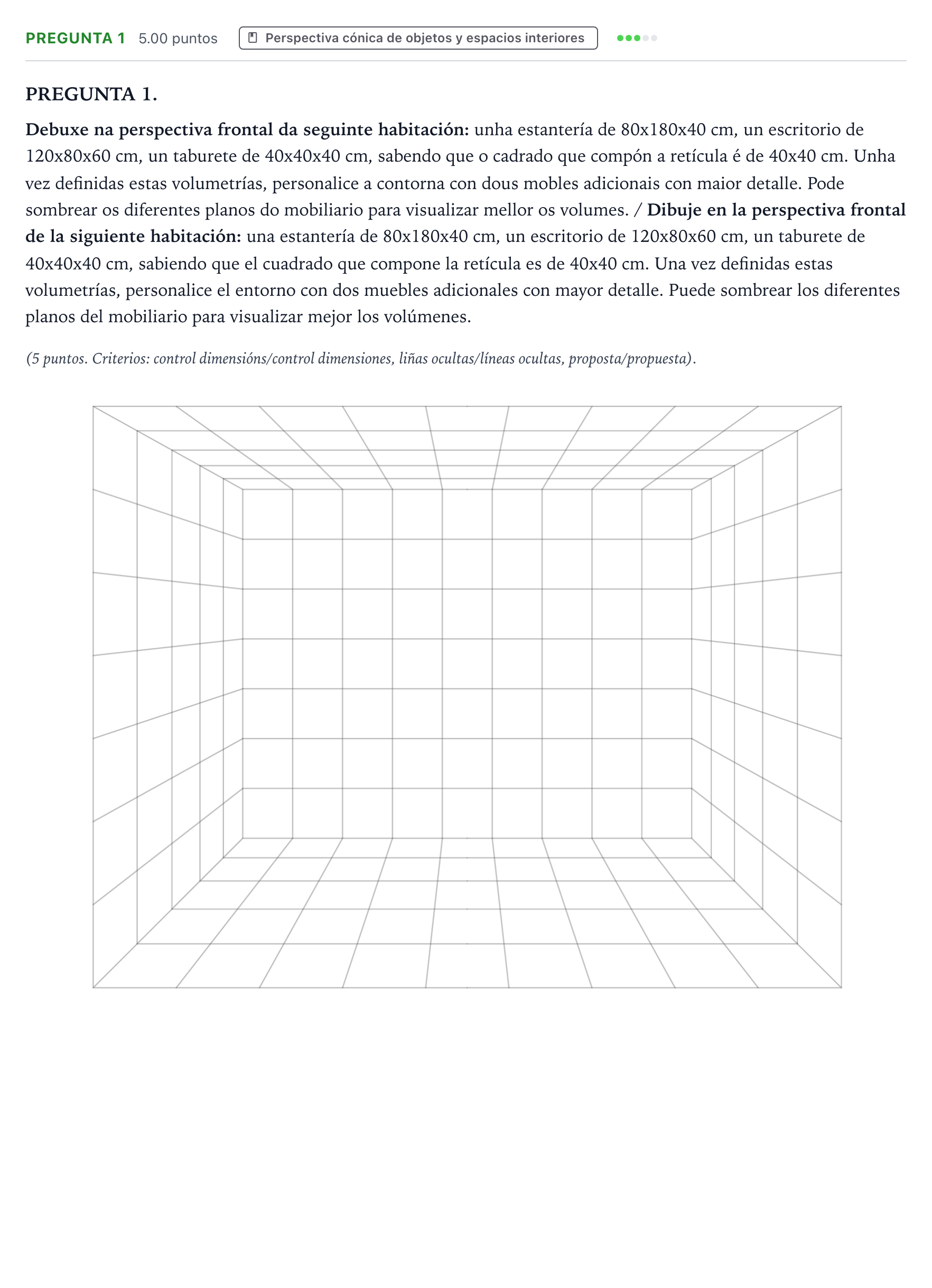

Debuxe na perspectiva frontal da seguinte habitación: unha estantería de 80x180x40 cm, un escritorio de 120x80x60 cm, un taburete de 40x40x40 cm, sabendo que o cadrado que compón a retícula é de 40x40 cm. Unha vez definidas estas volumetrías, personalice a contorna con dous mobles adicionais con maior detalle. Pode sombrear os diferentes planos do mobiliario para visualizar mellor os volumes. / Dibuje en la perspectiva frontal de la siguiente habitación: una estantería de 80x180x40 cm, un escritorio de 120x80x60 cm, un taburete de 40x40x40 cm, sabiendo que el cuadrado que compone la retícula es de 40x40 cm. Una vez definidas estas volumetrías, personalice el entorno con dos muebles adicionales con mayor detalle. Puede sombrear los diferentes planos del mobiliario para visualizar mejor los volúmenes.
(5 puntos. Criterios: control dimensións/control dimensiones, liñas ocultas/líneas ocultas, proposta/propuesta).
Solución
Según los criterios oficiales de corrección
Dibuje en la perspectiva frontal de la siguiente habitación: una estantería de 80x180x40 cm, un escritorio de 120x80x60 cm, un taburete de 40x40x40 cm... personalice el entorno con dos muebles adicionales.
Solución: Representación en perspectiva cónica frontal con los elementos solicitados proporcionados a la retícula (módulo base = 40 cm): - Estantería (80x180x40 cm): 2 módulos de frente, 4,5 módulos de altura y 1 módulo de profundidad. - Escritorio (120x80x60 cm): 3 módulos de largo, 2 módulos de altura y 1,5 módulos de profundidad (o profundidad adaptada según la orientación). - Taburete (40x40x40 cm): cubo de 1x1x1 módulos. - Dos muebles adicionales: propuestos con mayor nivel de detalle y coherencia espacial. - Trazado de líneas vistas, líneas ocultas o discontinuas y sombreado de planos para dar claridad volumétrica.
