Pregunta 4 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Galicia Ordinaria 2025

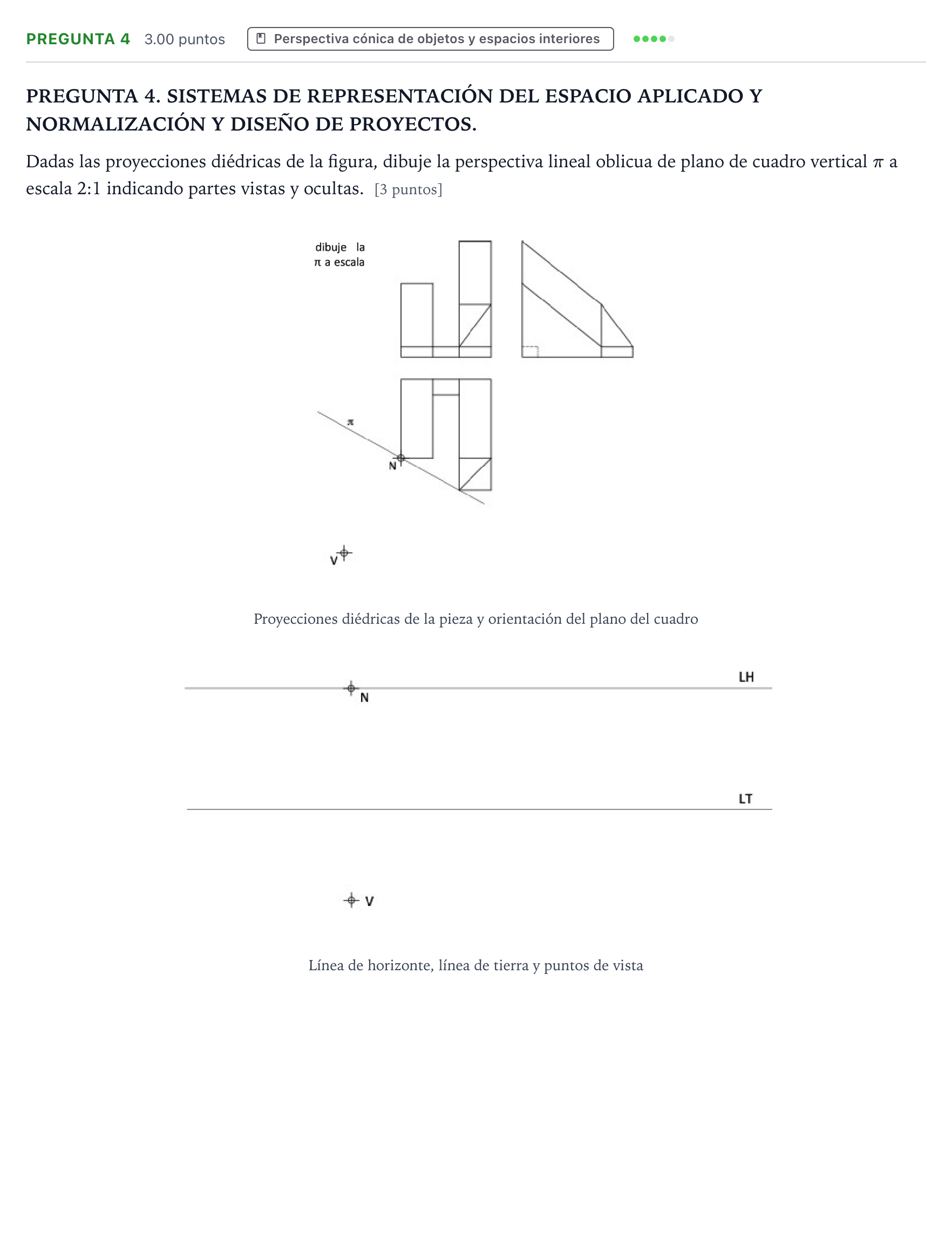

Dadas las proyecciones diédricas de la figura, dibuje la perspectiva lineal oblicua de plano de cuadro vertical $\pi$ a escala 2:1 indicando partes vistas y ocultas.

Solución: Construcción completa de la perspectiva lineal oblicua de la maqueta a escala 2:1, con determinación de los puntos de fuga en la línea del horizonte (LH), traslado de medidas en verdadera magnitud a partir de la línea de tierra (LT) y del punto de contacto $N$, y trazado de las aristas vistas en trazo continuo y de las ocultas en trazo discontinuo.
