Pregunta 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Galicia Extraordinaria 2026
Tema: Axonometría: isometría o caballera de un volumen dado en vistas o por cubos · Del examen Extraordinaria (2026)
Enunciado
PREGUNTA 3. SISTEMAS DE REPRESENTACIÓN DEL ESPACIO APLICADO Y NORMALIZACIÓN Y DISEÑO DE PROYECTOS.
Un carpintero recibe el encargo de construir la maqueta de una propuesta escultórica homenaje a la serie de esculturas “Vicisitudes del Plano” de Luis Caruncho. Para visualizarla necesita que, considerada la planta, el alzado frontal y las vistas laterales representadas a escala 1:1, dibuje la isometría de ejes x,y,z dados a escala 1:1, sin coeficientes de reducción. (3 puntos)

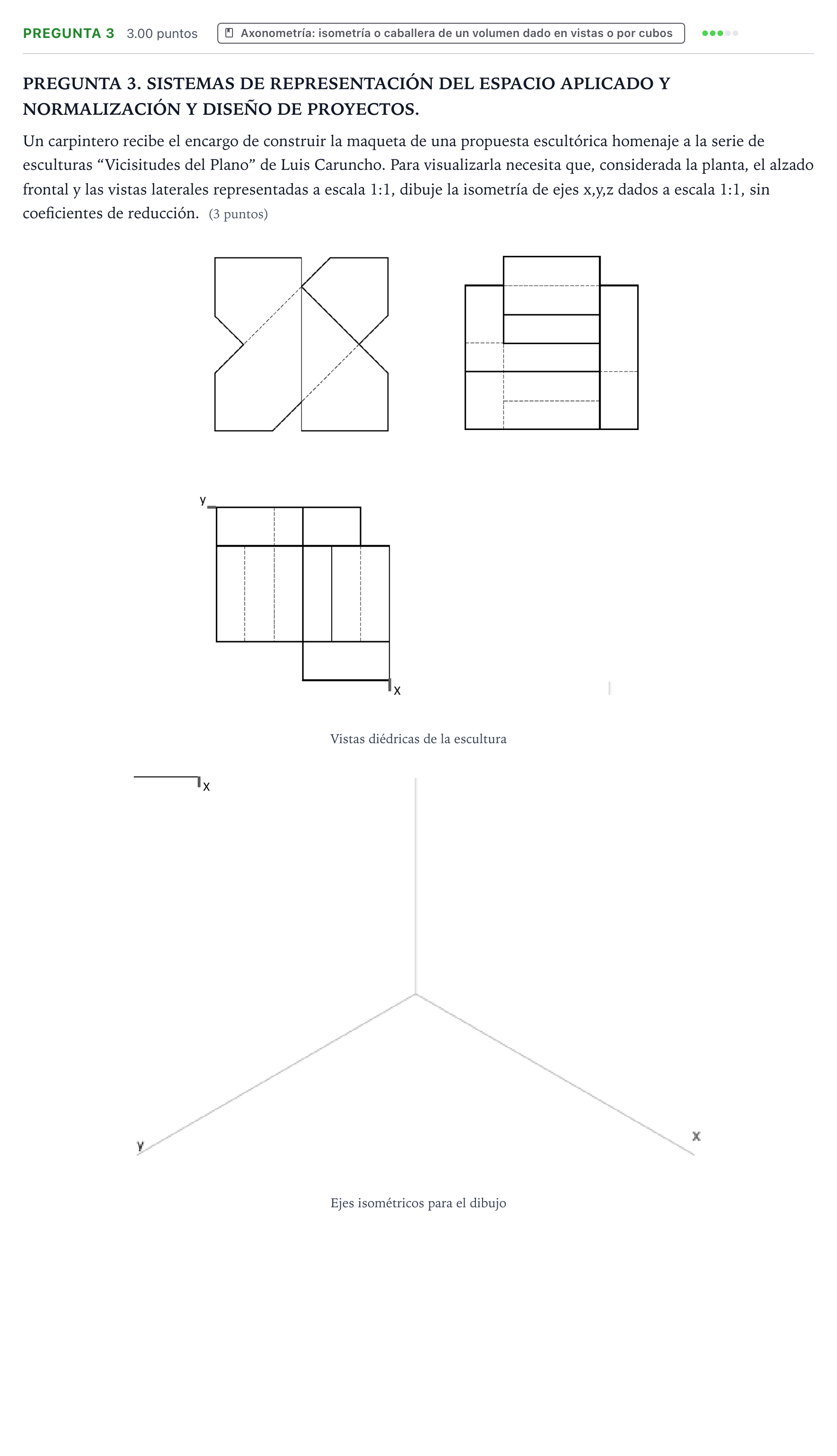

Vistas diédricas de la escultura
Ejes isométricos para el dibujo
Solución
Según los criterios oficiales de corrección
Dibuje la isometría de ejes x,y,z dados a escala 1:1, sin coeficientes de reducción, de la propuesta escultórica.
Solución: Criterios oficiales: - Definición formal del elemento / Visualización: 1 punto. - Aplicación del sistema axonométrico, AXONOMETRÍA: 2 puntos.
