Pregunta 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Galicia Extraordinaria 2025
Tema: Axonometría: isometría o caballera de un volumen dado en vistas o por cubos · Del examen Extraordinaria (2025)
Enunciado
PREGUNTA 3. SISTEMAS DE REPRESENTACIÓN DEL ESPACIO APLICADO Y NORMALIZACIÓN Y DISEÑO DE PROYECTOS.

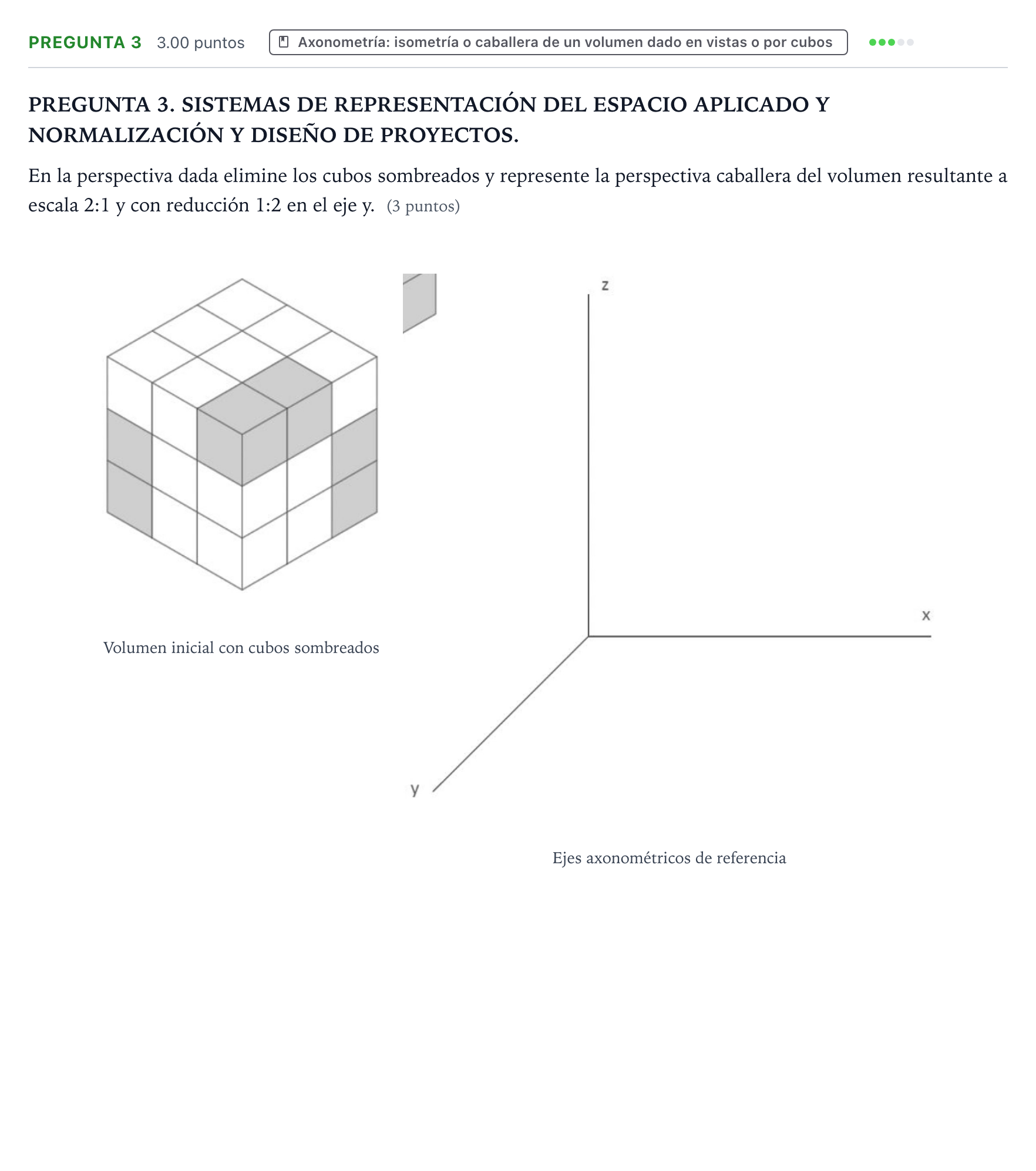

En la perspectiva dada elimine los cubos sombreados y represente la perspectiva caballera del volumen resultante a escala 2:1 y con reducción 1:2 en el eje y. (3 puntos)
Volumen inicial con cubos sombreados
Ejes axonométricos de referencia
Solución
Según los criterios oficiales de corrección
En la perspectiva dada elimine los cubos sombreados y represente la perspectiva caballera del volumen resultante a escala 2:1 y con reducción 1:2 en el eje y.
Solución: Representación del poliedro en los ejes dados aplicando escala 2:1 en X y Z, y reducción 1:2 en Y (con lo que la medida gráfica en el eje Y se mantiene igual a la original del cubo elemental), con trazado de líneas vistas y ocultas tras sustraer los cubos marcados.
La explicación paso a paso, hecha con IA, es Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
