Pregunta 3 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Galicia Extraordinaria 2024
Tema: Axonometría: isometría o caballera de un volumen dado en vistas o por cubos · Del examen Extraordinaria (2024)

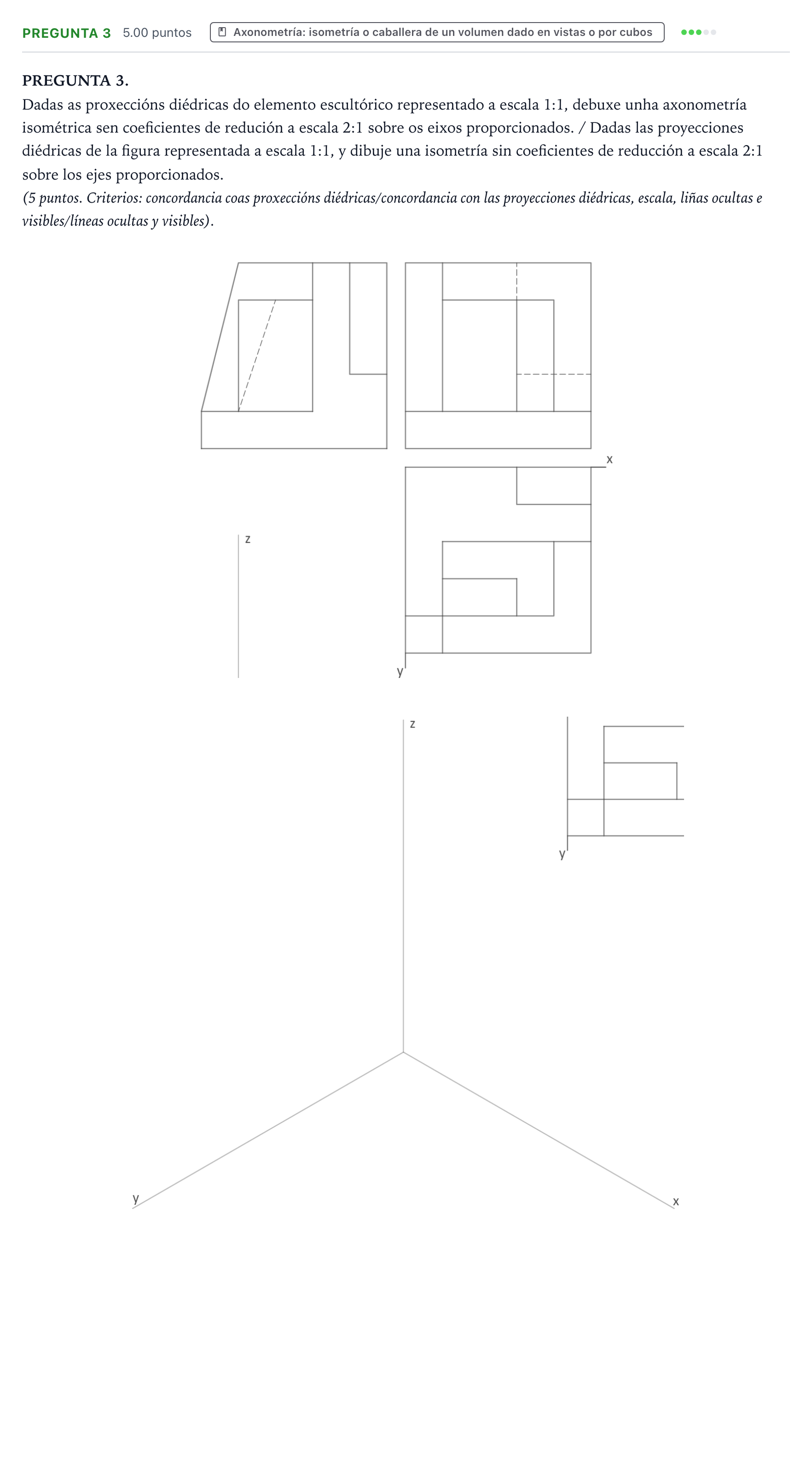

Enunciado
PREGUNTA 3.
Dadas as proxeccións diédricas do elemento escultórico representado a escala 1:1, debuxe unha axonometría isométrica sen coeficientes de redución a escala 2:1 sobre os eixos proporcionados. / Dadas las proyecciones diédricas de la figura representada a escala 1:1, y dibuje una isometría sin coeficientes de reducción a escala 2:1 sobre los ejes proporcionados.
(5 puntos. Criterios: concordancia coas proxeccións diédricas/concordancia con las proyecciones diédricas, escala, liñas ocultas e visibles/líneas ocultas y visibles).
Solución
Según los criterios oficiales de corrección
Dibujar la perspectiva isométrica a escala 2:1 sin coeficiente de reducción sobre los ejes proporcionados
Solución: Representación en perspectiva isométrica normalizada del cuerpo escultórico sobre los ejes XYZ dados: - Base en forma de 'L' o con rebaje perimetral y columnas/paramentos verticales con pendiente inclinada en la cara izquierda de la pieza. - Aplicación estricta de la escala 2:1, duplicando la longitud real tomada directamente de las vistas 1:1. - Sin reducción axonométrica en ninguno de los tres ejes. - Diferenciación clara entre aristas vistas (trazo continuo grueso) y aristas ocultas (trazo discontinuo fino).
