Problema 9 · Tecnología e Ingeniería II PAU Extremadura Ordinaria 2024
Tema: Ensayos de materiales: tracción, dureza Brinell y resiliencia Charpy · Del examen Ordinaria (2024)

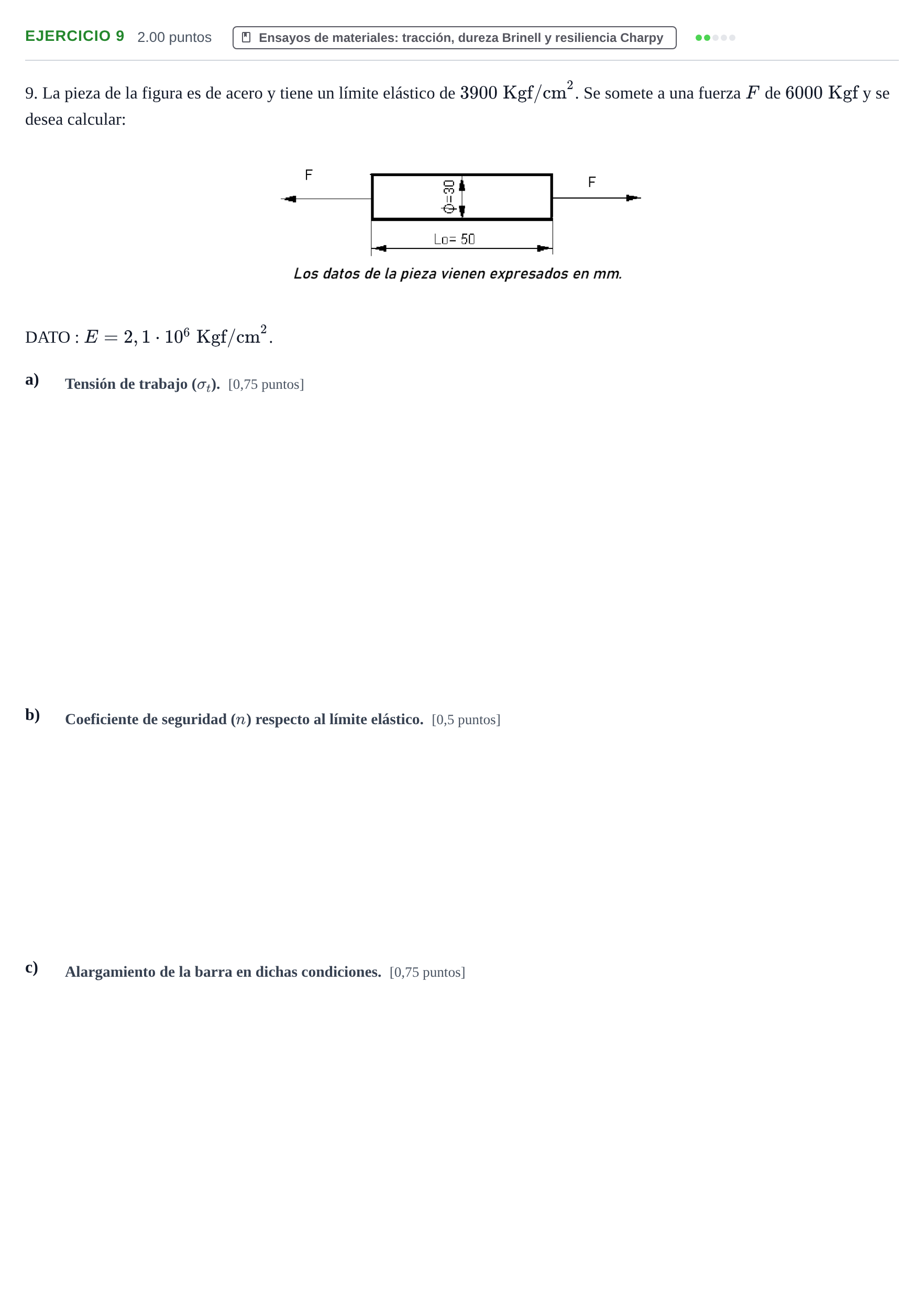

Enunciado
9. La pieza de la figura es de acero y tiene un límite elástico de . Se somete a una fuerza de y se desea calcular:
DATO: .
a)
b)
c)
Solución
Según los criterios oficiales de corrección
a) Tensión de trabajo (σt).
Solución: 848,83 Kgf/cm² / 8,49 Kgf/mm² / 83,24 MPa
b) Coeficiente de seguridad (n) respecto al límite elástico.
Solución: 4,59
c) Alargamiento de la barra en dichas condiciones.
Solución: 0,0202 mm / 0,00202 cm
