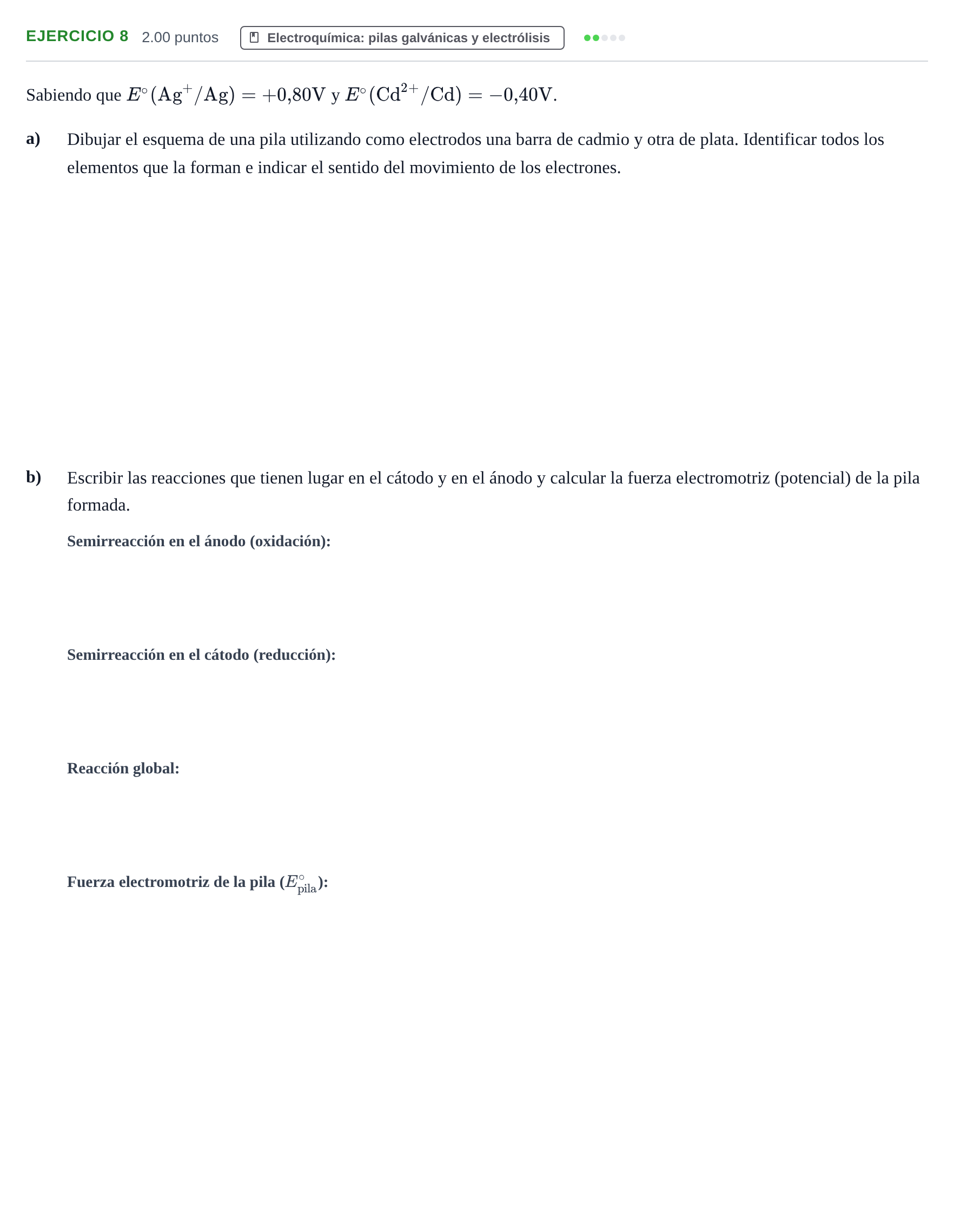

Problema 8 · Química PAU Extremadura Ordinaria 2024

a) Dibujar el esquema de una pila utilizando como electrodos una barra de cadmio y otra de plata. Identificar todos los elementos que la forman e indicar el sentido del movimiento de los electrones.

Solución: Esquema de pila voltaica compuesto por: - Ánodo (polo negativo): barra de cadmio sumergida en disolución de iones Cd²⁺. - Cátodo (polo positivo): barra de plata sumergida en disolución de iones Ag⁺. - Puente salino conectando ambas cubas galvánicas. - Circuito externo conductor con voltímetro. - Sentido de los electrones: circulan por el circuito externo desde el ánodo (Cd) hacia el cátodo (Ag).

b) Semirreacción de oxidación en el ánodo.

Solución: Cd → Cd²⁺ + 2 e⁻

b) Semirreacción de reducción en el cátodo.

Solución: Ag⁺ + 1 e⁻ → Ag

b) Reacción global de la pila.

Solución: Cd + 2 Ag⁺ → Cd²⁺ + 2 Ag

b) Fuerza electromotriz (potencial) de la pila formada.

Solución: +1,20 V / 1,20 V
