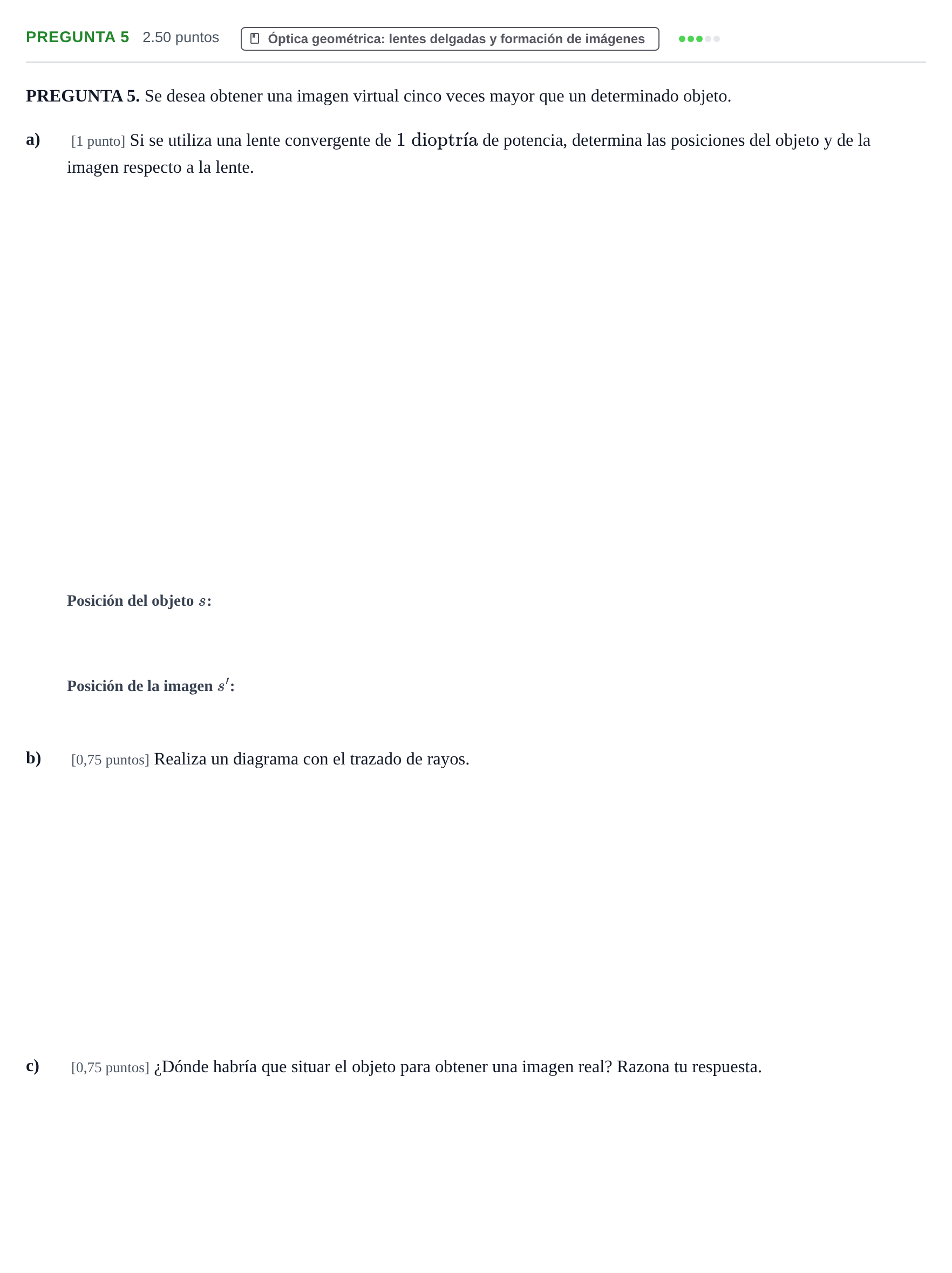

Pregunta 5 · Física PAU Extremadura Extraordinaria 2025

a) Posición del objeto respecto a la lente

Solución: $-0{,}8$ m

a) Posición de la imagen respecto a la lente

Solución: $-4$ m

b) Realiza un diagrama con el trazado de rayos.

Solución: Diagrama de rayos para lente convergente con objeto situado entre el foco objeto y la lente: - El objeto se dibuja como una flecha vertical hacia arriba situada a la izquierda de la lente, a una distancia menor que la focal ($|s| = 0{,}8\text{ m} < f = 1\text{ m}$). - Rayo 1: Paralelo al eje óptico desde la punta del objeto; al refractarse en la lente pasa por el foco imagen $F'$ situado a la derecha. - Rayo 2: Pasa por el centro óptico de la lente sin desviarse. - Los rayos refractados divergen a la derecha de la lente; prolongando ambos rayos hacia atrás mediante líneas discontinuas, se intersectan a la izquierda de la lente en $s' = -4\text{ m}$, formando una imagen virtual, derecha y de tamaño 5 veces mayor.

c) ¿Dónde habría que situar el objeto para obtener una imagen real? Razona tu respuesta.

Solución: A una distancia de la lente mayor que la distancia focal (|s| > 1 m / a la izquierda del foco objeto).
